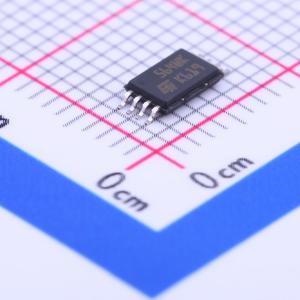

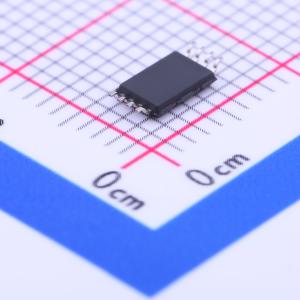

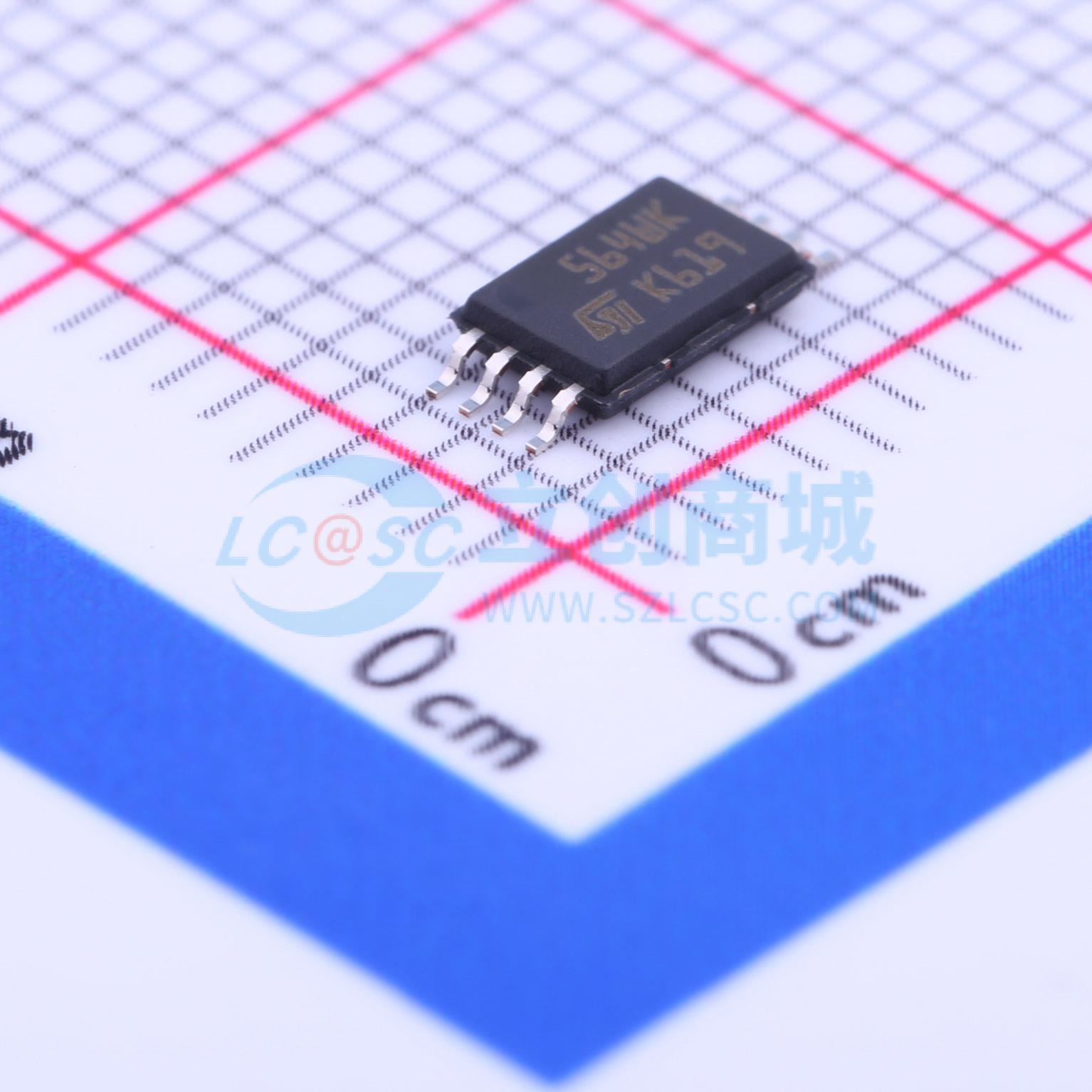

M95640-WDW6TP
带高速时钟的64 Kbit串行SPI总线EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 64 Kbit SPI总线EEPROM，带高速时钟
- 品牌名称
- ST(意法半导体)
- 商品型号
- M95640-WDW6TP
- 商品编号
- C155627
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.163克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | SPI | |
| 存储容量 | 64Kbit | |
| 时钟频率(fc) | 20MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；页写保护功能；硬件写保护功能；内置错误纠正码(ECC)功能；内置写使能锁存器(WEL)；软件写保护功能 | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 6mA | |
| 待机电流 | 20uA | |
| 读取访问时间(tA) | - |
商品概述
M95640器件是电可擦除可编程存储器（EEPROM），组织为8192×8位，通过串行外设接口（SPI）总线访问。
商品特性
- 兼容串行外设接口（SPI）总线
- 存储阵列：64 Kb（8 Kbytes）EEPROM
- 页大小：32字节
- 字节写入时间≤5 ms；页写入时间≤5 ms
- 额外的可锁定写入页（标识页）
- 写保护：四分之一、一半或整个存储阵列
- 高速时钟：20 MHz
- 单电源电压：M95640-W为2.5V至5.5V；M95640-R为1.8V至5.5V；M95640-DF为1.7V至5.5V
- 工作温度范围：-40℃至+85℃
- 增强型ESD保护
- 超过400万次写入周期
- 超过200年数据保留期
- 封装类型：SO8（ECOPACK2®）、TSSOP8（ECOPACK2®）、UFDFPN8（ECOPACK2®）、WLCSP（ECOPACK2®）
- 封装尺寸：SO8（MN）宽度150 mil；TSSOP8（DW）宽度169 mil；UFDFPN8（MC）尺寸2×3 mm；WLCSP（CT）（未注明尺寸）
