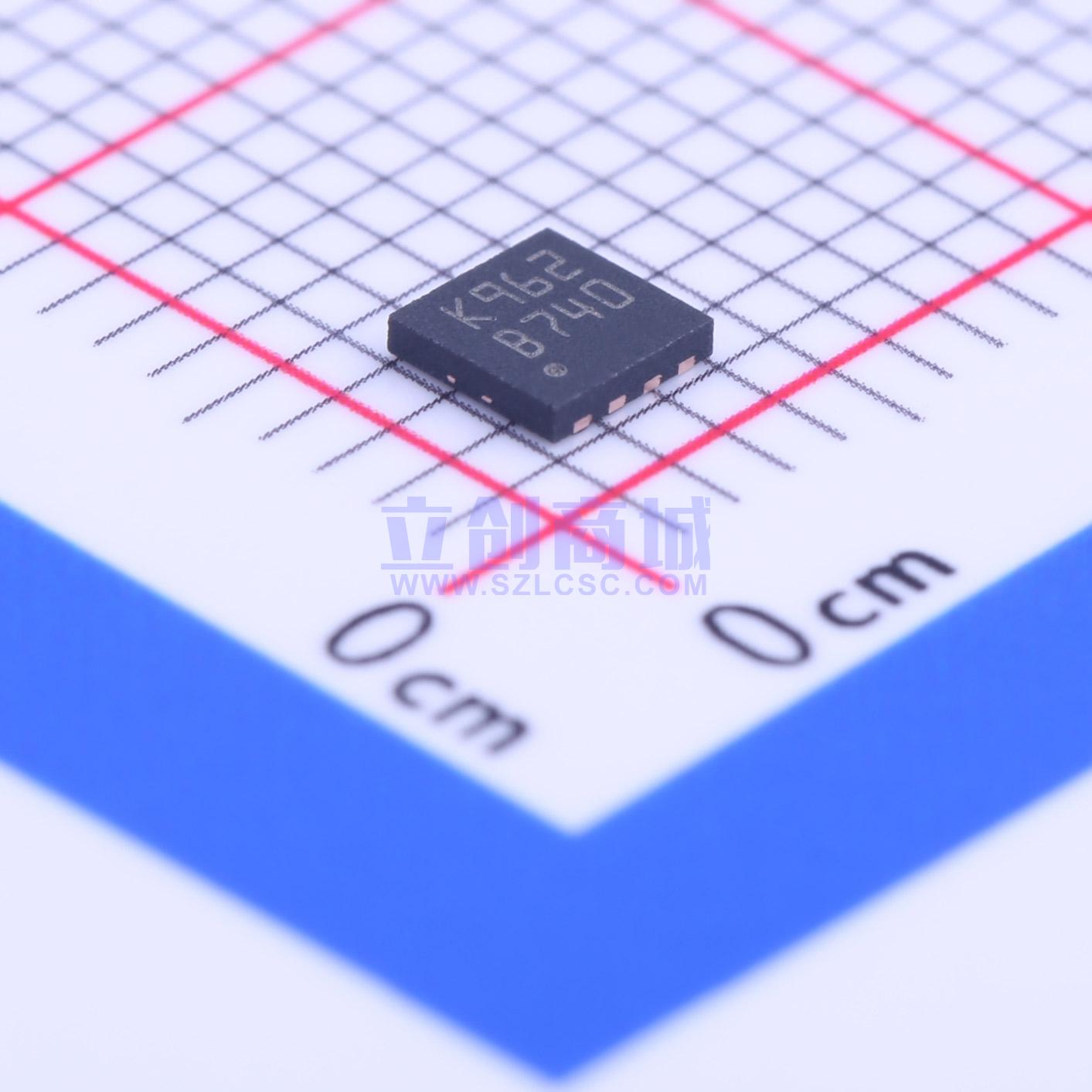

温馨提醒：图片仅供参考，商品以实物为准
TS4962IQT
2.8W单声道D类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3W无滤波D类音频功率放大器，支持低电平有效待机模式
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS4962IQT
- 商品编号
- C155625
- 商品封装
- DFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 2.8Wx1@4Ω | |
| 工作电压 | 2.4V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.4% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2.3mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 85dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 63dB | |
| 效率 | 88% |
商品概述
TS4962是一款差分D类BTL功率放大器。在5V电源下，它能向4Ω负载提供高达2.2W的功率，向8Ω负载提供1.4W的功率。与标准AB类音频放大器相比，它实现了出色的效率（典型值为88%）。 该器件的增益可通过两个外部增益设置电阻进行控制。噗声与咔嗒声抑制电路可降低开关通断噪声，同时使器件能在5ms内启动。待机功能（低电平有效）可将典型电流消耗降至10nA。
商品特性
- 工作电压VCC范围为2.4V至5.5V
- 待机模式低电平有效
- 电源电压为5V、总谐波失真加噪声（THD+N）最大为10%时，向4Ω负载输出功率为2.8W，向8Ω负载输出功率为1.7W
- 总谐波失真加噪声（THD+N）最大为1%时，5V电源下向4Ω负载输出功率为2.2W，3.0V电源下为0.7W
- 总谐波失真加噪声（THD+N）最大为1%时，5V电源下向8Ω负载输出功率为1.4W，3.0V电源下为0.5W
- 可通过外部电阻调节增益
- 3V电源下电流消耗低至2mA
- 典型效率为88%
- 典型信噪比为85dB
- 增益为6dB、217Hz时，典型电源抑制比（PSRR）为63dB
- PWM基频为280kHz
- 噗声与咔嗒声噪声低
- 具备热关断保护功能
- 采用3x3mm的DFN8封装
应用领域
- 手机
- 个人数字助理（PDA）
- 笔记本电脑
