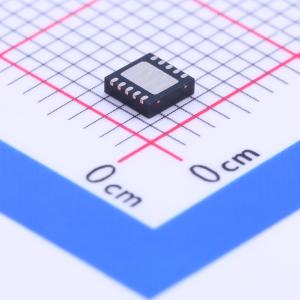

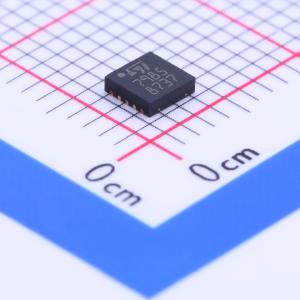

L7985TR
2A降压开关调节器
- 描述
- L7985/A是一款2A降压开关调节器,具有2.5A限流嵌入式MOSFET,输入电压范围为4.5V至38V,输出电压可调范围为0.6V至Vin。该器件具有250kHz开关频率,可外部调整至1MHz,内置软启动和使能功能,低dropout操作,零负载电流操作,过流和热保护。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L7985TR
- 商品编号
- C155591
- 商品封装
- VFQFPN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~38V | |
| 输出电压 | 600mV~38V | |
| 输出电流 | 2A | |
| 开关频率 | 250kHz~1MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.4mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
L7985/A 是一款降压开关调节器，内置有2.5A（最小）电流限制的功率MOSFET，因此根据应用条件，它可以向负载提供高达2A的电流。输入电压范围为4.5V至38V，而输出电压可以从0.6V设置到VIN。仅需最少数量的外部元件，并且包括一个内部250kHz的开关频率振荡器，该振荡器可以外部调整至1MHz。QFN和HSOP封装带有外露焊盘，分别可将RthJA降低至60℃/W和40℃/W。
商品特性
- 2 A 直流输出电流
- 4.5 V 至 38 V 输入电压
- 输出电压可调，从 0.6 V 开始
- 250 KHz 开关频率，可编程至 1 MHz
- 内部软启动和使能
- 低 压差 操作：100% 占空比
- 电压前馈
- 零负载电流操作
- 过电流和热保护
- VFQFPN 3x3-10L 和 HSOP8 封装
应用领域
- 消费类：STB（Set-Top Box），DVD，DVD录像机，车载音响，LCD电视和显示器
- 工业类：PLD，PLA，FPGA，充电器
- 网络设备：XDSL，调制解调器，DC-DC模块
- 计算机：光存储，硬盘驱动器，打印机，声卡/显卡
- LED驱动
