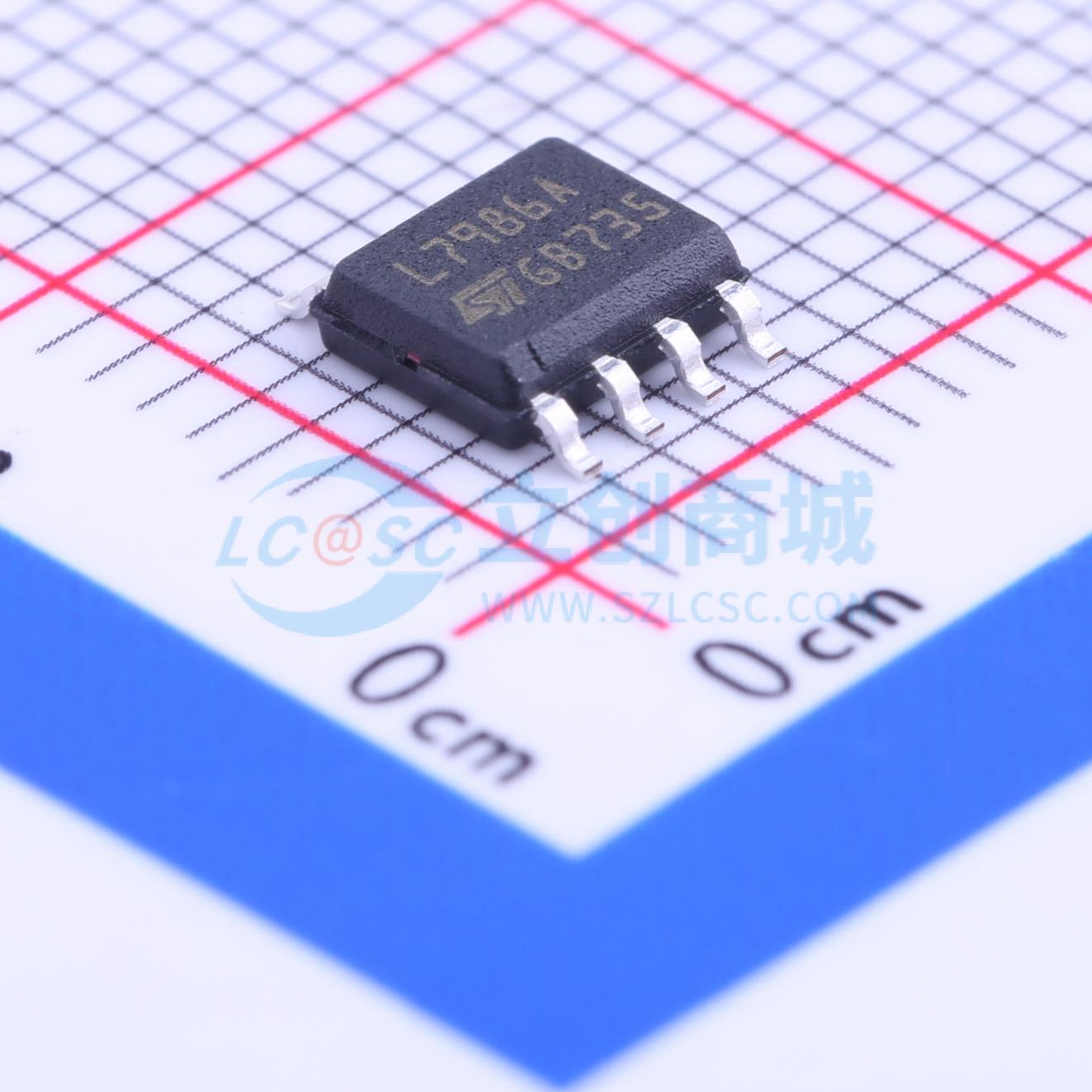

温馨提醒：图片仅供参考，商品以实物为准

L7986ATR

3 A降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L7986/A 是一款降压型开关稳压器，内置电流限制为 3.7 A（最小值）的功率 MOSFET，因此根据应用条件，它能够向负载提供高达 3 A 的电流。
品牌名称: ST(意法半导体)
商品型号: L7986ATR
商品编号: C157370
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.286克(g)

商品参数

商品概述

L7986/A是一款降压开关稳压器，内置电流限制为3.7 A（最小值）的功率MOSFET，因此根据应用条件，它能够向负载提供高达3 A的电流。输入电压范围为4.5 V至38 V，输出电压可从0.6 V设置至输入电压。该器件所需的外部元件最少，内部集成了一个250 kHz的开关频率振荡器，其频率可通过外部调节至最高1 MHz。带有散热焊盘的QFN和HSOP封装分别可将热阻RthJA降至60 ℃/W和40 ℃/W。

商品特性

3 A直流输出电流
4.5 V至38 V输入电压
输出电压可从0.6 V起调节
250 kHz开关频率，可编程至最高1 MHz
内部软启动和使能功能
低压差工作：100%占空比
电压前馈
零负载电流工作
过流和热保护
VFQFPN 3×3 - 10L和HSOP8封装

应用领域

消费类：机顶盒、DVD、DVD刻录机、汽车音响、液晶电视和显示器
工业类：可编程逻辑器件（PLD）、可编程逻辑阵列（PLA）、现场可编程门阵列（FPGA）、充电器
网络类：xDSL、调制解调器、DC - DC模块
计算机类：光存储设备、硬盘驱动器、打印机、音频/图形卡
LED驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~38V
	输出电压	600mV~38V
	输出电流	3A
	开关频率	1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.4mA
	开关管(内置/外置)	内置
	输出类型	可调
