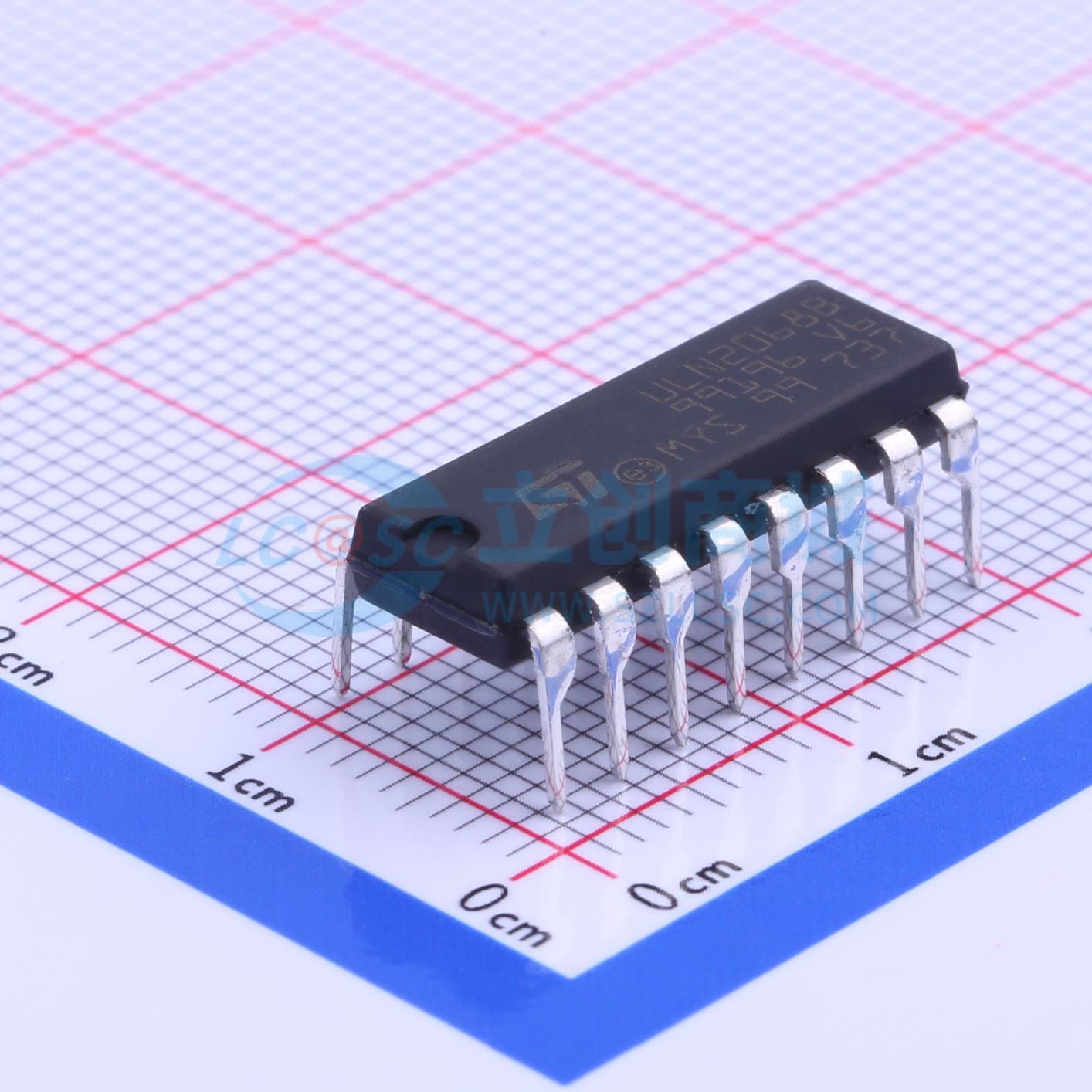

温馨提醒：图片仅供参考，商品以实物为准
ULN2068B
50 V - 1.5 A 四通道达林顿开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 50 V - 1.5 A四路达林顿开关
- 品牌名称
- ST(意法半导体)
- 商品型号
- ULN2068B
- 商品编号
- C155613
- 商品封装
- PowerDIP-16
- 包装方式
- 管装
- 商品毛重
- 1.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 四路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 1.75A | |
| 最大输入电压(VI) | 15V | |
| 工作温度 | -20℃~+85℃ | |
| 集电极漏电流(Icex) | 100uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.4V | |
| 输入电流(on) | 1.4mA | |
| 输入电流(off) | - | |
| 正向压降(Vf) | 1.75V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | - | |
| 类型 | BJT |
商品概述
该设备设计用于将逻辑与各种高电流、高电压负载接口，每个设备包含四个NPN达林顿开关，可提供高达1.5A的电流，指定最小击穿电压为50V，在100mA下测量的维持电压为35V。ULN2064B、ULN2066B和ULN2068B包含用于感性负载的集成抑制二极管，具有公共发射极。ULN2074B具有隔离达林顿引脚配置，适用于PowerDIP-16封装的应用，如射极跟随器配置。ULN2064B、ULN2068B和ULN2074B的输入兼容流行的5V逻辑系列，ULN2066B兼容6-15V CMOS和PMOS。ULN2068B包括预驱动级以减少控制逻辑的负载。
商品特性
- 每个达林顿的输出电流可达1.5A
- 最小击穿电压50V
- 维持电压至少35V
- ULN2064B、ULN2066B和ULN2068B包含集成抑制二极管
- ULN2074B具有隔离达林顿引脚配置
- 版本兼容所有流行逻辑系列
- ULN2064B、ULN2068B和ULN2074B的输入兼容流行的5V逻辑系列
- ULN2066B兼容6-15V CMOS和PMOS
- ULN2068B包括预驱动级以减少控制逻辑的负载
应用领域
- 共阳极LED驱动器
- 共阴极LED驱动器
