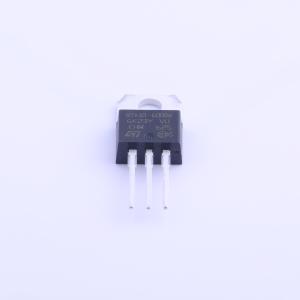

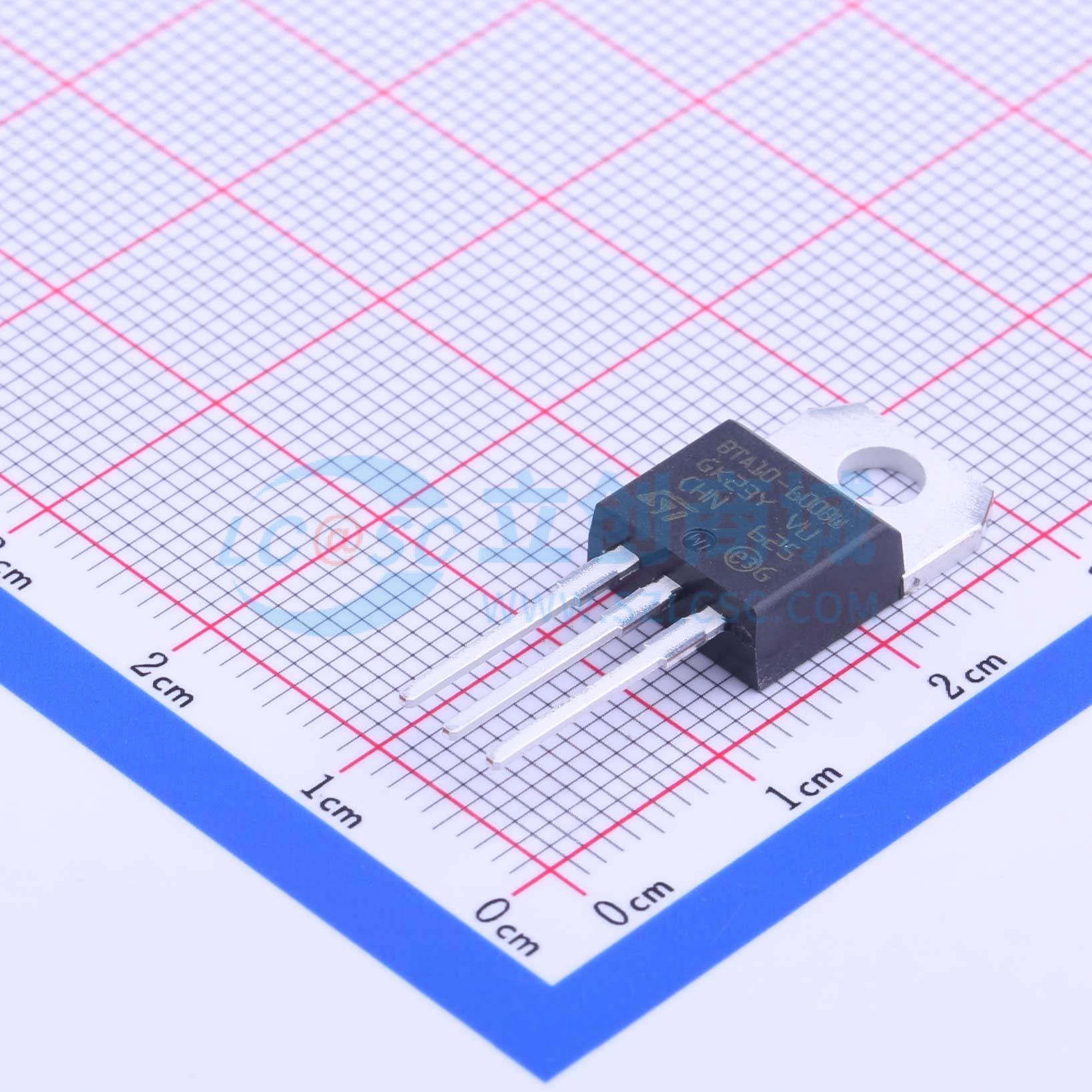

BTA10-600BWRG
1个双向可控硅 600V 50mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 10A标准和Snubberless 三端双向可控硅
- 品牌名称
- ST(意法半导体)
- 商品型号
- BTA10-600BWRG
- 商品编号
- C155614
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 10A | |
| 浪涌电流 | 100A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | - | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 50mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BTA10、BTB10和T10xx系列双向可控硅提供通孔或表面贴装封装，适用于通用市电交流开关。Snubberless™版本（带W后缀和T10xx型号）通过内部陶瓷垫提供绝缘接线片（额定2500 VRMS），符合UL标准。
商品特性
- 中等电流双向可控硅
- 采用夹片键合，热阻低
- 绝缘BTA采用低热阻绝缘陶瓷
- 具备高换向能力（4象限）或极高换向能力（3象限，Snubberless™）
- BTA系列通过UL1557认证
- 封装符合RoHS标准
应用领域
- 静态继电器、加热调节或感应电机启动电路中的开关功能
- 调光器和家电电机速度控制器中的相位控制操作
- Snubberless™版本特别适用于感性负载
