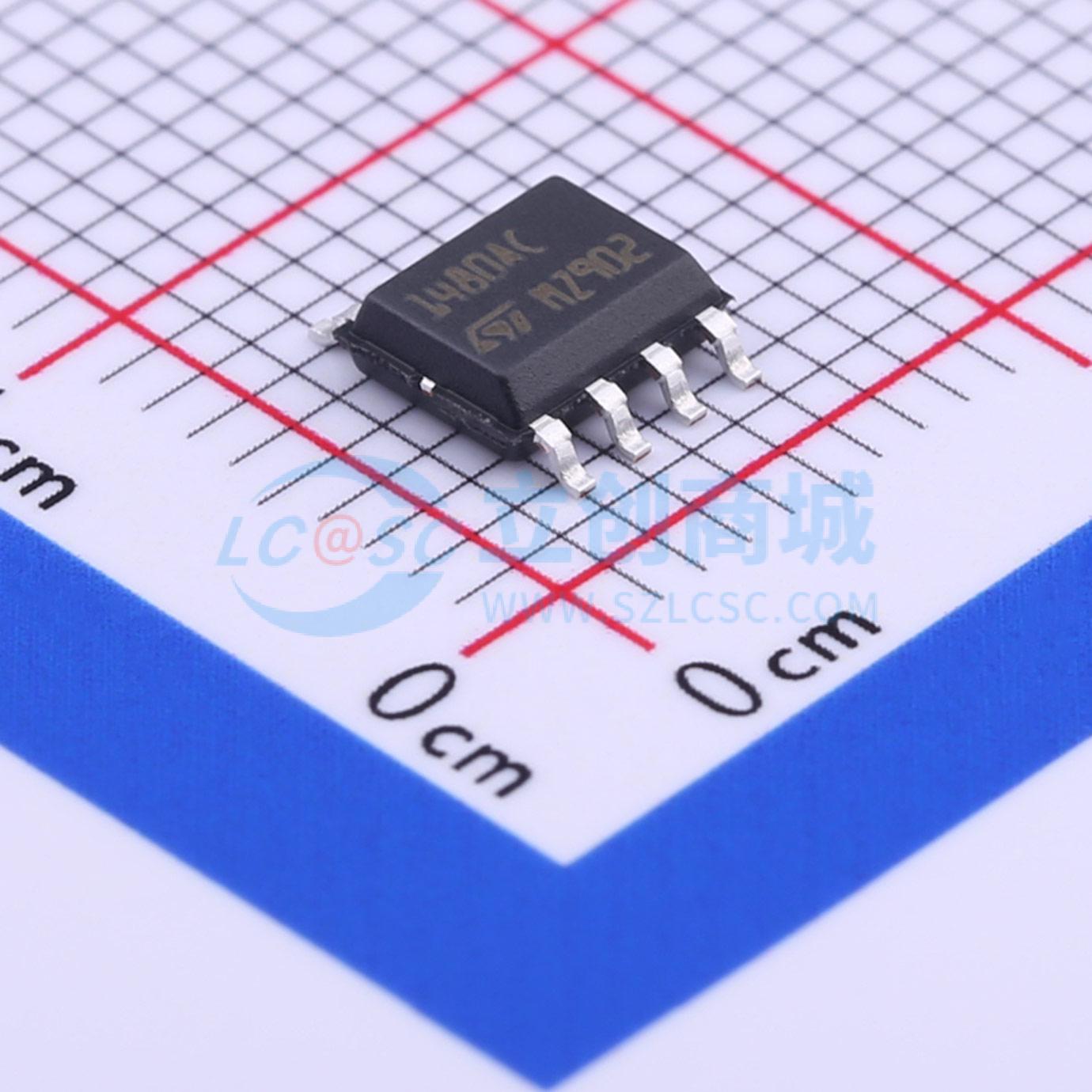

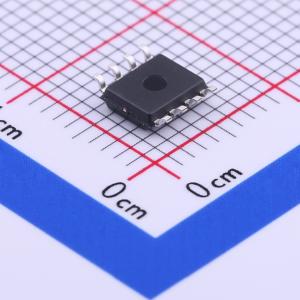

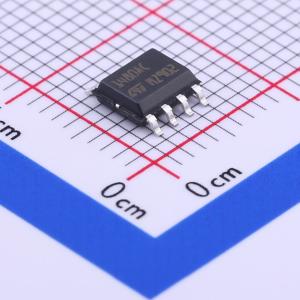

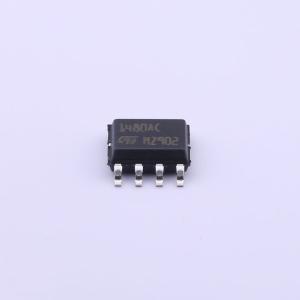

温馨提醒：图片仅供参考，商品以实物为准
ST1480ACDR
ST1480AC 3.3 V供电，15 kV ESD保护，最高12 Mbps真RS-485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ST1480Ax是一款±15kV ESD保护、3.3V低功耗的RS-485和RS-422通信收发器。该设备包含一个驱动器和一个接收器，在半双工配置下工作。ST1480Ax以至少12Mbps的数据速率进行传输和接收。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST1480ACDR
- 商品编号
- C155607
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 15Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 64 | |
| 静电保护 | ±15kV | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 1.3mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
ST1480Ax是具有±15kV ESD保护的3.3V低功耗RS-485和RS-422通信收发器。该器件包含一个驱动器和一个接收器，采用半双工配置。ST1480Ax的传输和接收速率保证至少为12 Mbps。所有发射器输出和接收器输入通过人体模型保护至±15kV。驱动器具有短路电流限制功能，并通过热关断电路保护以防止过度功耗，该电路将驱动器输出置于高阻抗状态。ST1480Ax输入具有真正的故障安全特性，当两个输入开路、短路在一起或总线上无信号时，保证逻辑高输出。
商品特性
- ESD保护：±15kV人体模型，±8kV IEC 1000-4-2接触放电
- 单3.3V供电，无需电荷泵
- 可与5V逻辑互操作
- 低电流关断模式最大1μA
- 保证12 Mbps数据速率
- 共模输入电压范围-7至12V
- 提供半双工版本
- 行业标准75176引脚排列
- 驱动器过载保护的电流限制和热关断
- 输入浮动、短路或终止且无信号时，保证高接收器输出状态
- 总线最多允许64个收发器
- 采用DIP-8和SO-8封装
