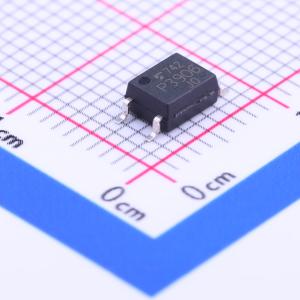

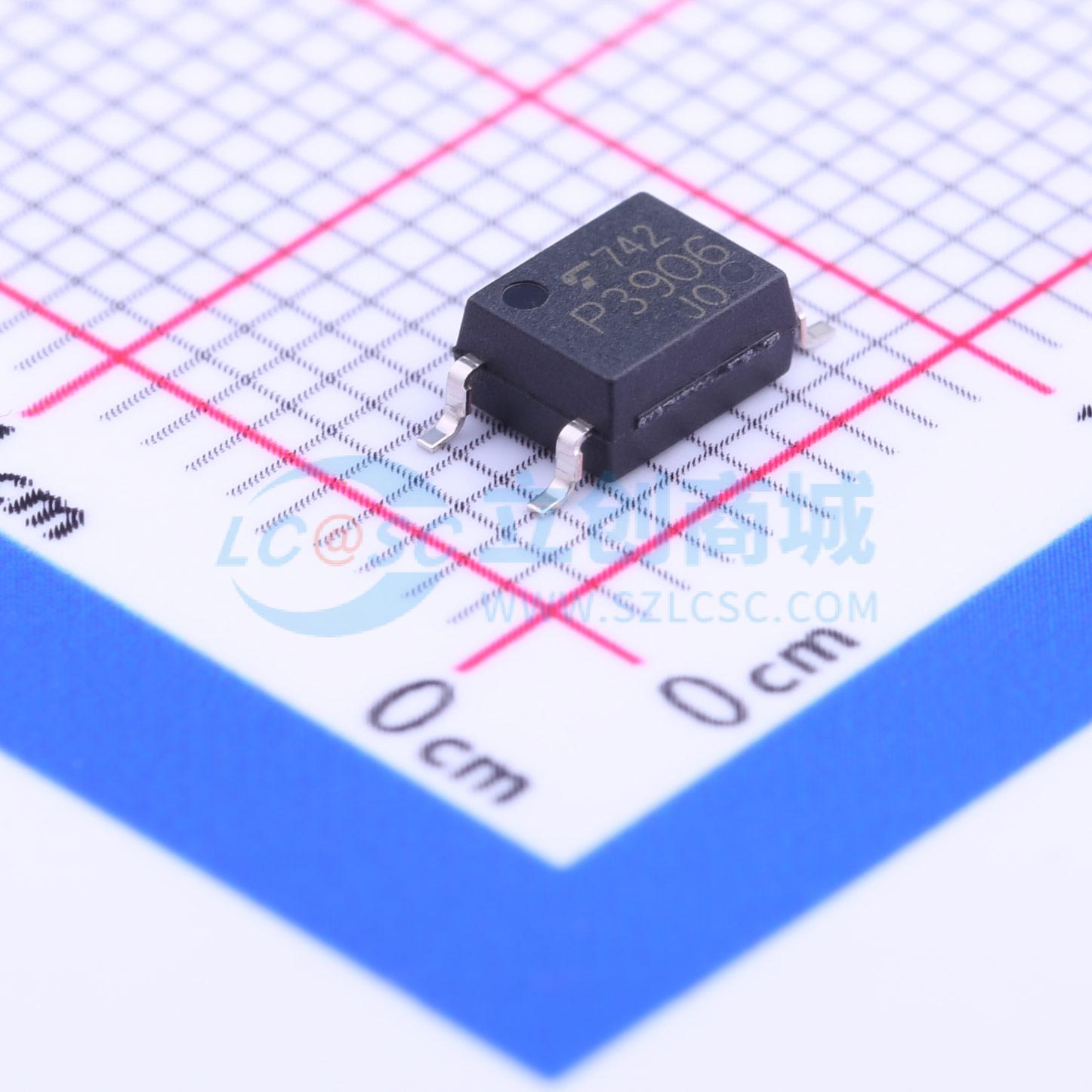

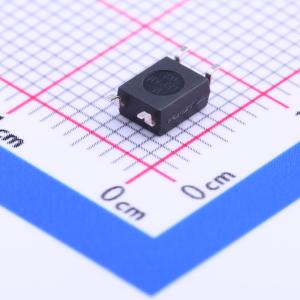

温馨提醒：图片仅供参考，商品以实物为准
TLP3906(TPL,E
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP3906 是一款采用 SO6 封装的光耦合器，由一个红外发光二极管和一个光电二极管阵列通过光耦合组成。这些光电二极管串联连接，使 TLP3906 适用于 MOS 栅极驱动应用。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP3906(TPL,E
- 商品编号
- C146278
- 商品封装
- SOP-4-175mil
- 包装方式
- 编带
- 商品毛重
- 0.161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电二极管 | |
| 正向压降(Vf) | 1.65V | |
| 输出电流 | 12uA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | - | |
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | - | |
| 上升时间(tr) | - | |
| 下降时间 | - | |
| 工作温度 | -40℃~+125℃ | |
| 正向电流(If) | 12mA |
商品概述
TLP3906是一款采用SO6封装的光电耦合器，由一个红外发光二极管和一个光电二极管阵列通过光耦合组成。光电二极管串联连接，使TLP3906适用于MOS栅极驱动应用。
商品特性
- 开路电压：7 V（最小值）
- 短路电流：12 µA（最小值）
- 隔离电压：3750 Vrms（最小值）
- 安全标准 UL认证：UL1577，文件编号E67349 cUL认证：CSA组件验收服务编号5A，文件编号E67349 VDE认证：EN60747-5-5、EN60065或EN60950-1
应用领域
- 测量仪器
- MOSFET栅极驱动器
