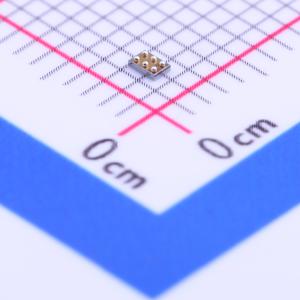

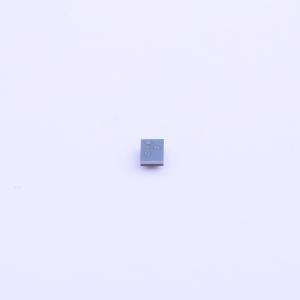

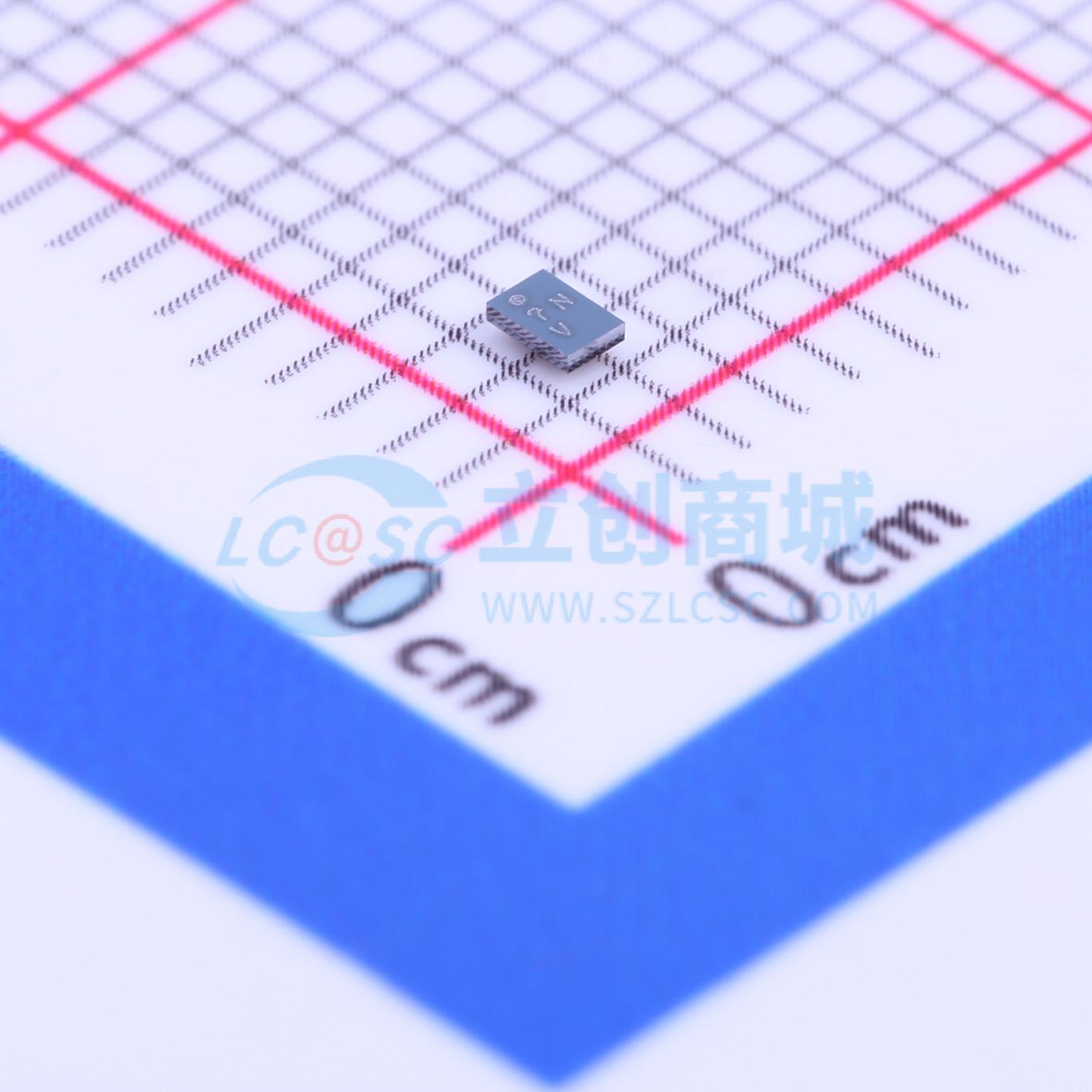

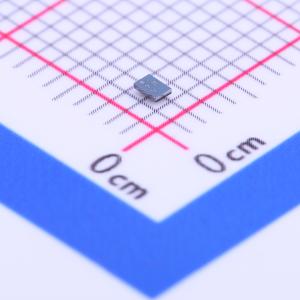

TCK111G,LF
TCK111G,LF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TCK111G,LF
- 商品编号
- C146293
- 商品封装
- UFBGA-6
- 包装方式
- 编带
- 商品毛重
- 0.142克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 3A | |
| 工作电压 | 1.1V~5.5V | |
| 导通电阻 | 8.3mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
TCK111G和TCK112G是用于电源管理的负载开关IC，具备反向电流阻断和热关断功能，其特点是导通电阻超低、输出电流大，输入电压工作范围为1.1至5.5 V。在VIN = 5.0 V、-1.5 A负载条件下，导通电阻仅为8.3 mΩ（典型值），输出电流可达3.0 A。此外，这些器件还具备压摆率控制驱动器和输出自动放电功能。该器件采用0.5 mm间距的超小型封装WCSP6C（1.0 mm × 1.5 mm，厚度：0.5 mm（典型值））。因此，该器件非常适合需要高密度电路板组装的便携式应用，如手机。
商品特性
- 低导通电阻：在VIN = 5.0 V、-1.5 A时，RON = 8.3 mΩ（典型值）
- 在VIN = 3.3 V、-1.5 A时，RON = 8.4 mΩ（典型值）
- 在VIN = 1.8 V、-1.5 A时，RON = 8.4 mΩ（典型值）
- 在VIN = 1.1 V、-1.5 A时，RON = 8.5 mΩ（典型值）
- 宽输入电压工作范围：VIN = 1.1至5.5 V
- 反向电流阻断
- 浪涌电流降低电路
- 热关断功能
- 输出自动放电（TCK112G）
- 控制端与地之间下拉连接
- 超小型封装：WCSP6C（1.0 mm × 1.5 mm，厚度：0.5 mm（典型值））
优惠活动
购买数量
(3000个/圆盘，最小起订量 1 个)个
起订量：1 个3000个/圆盘
总价金额：
￥ 0.00近期成交0单
