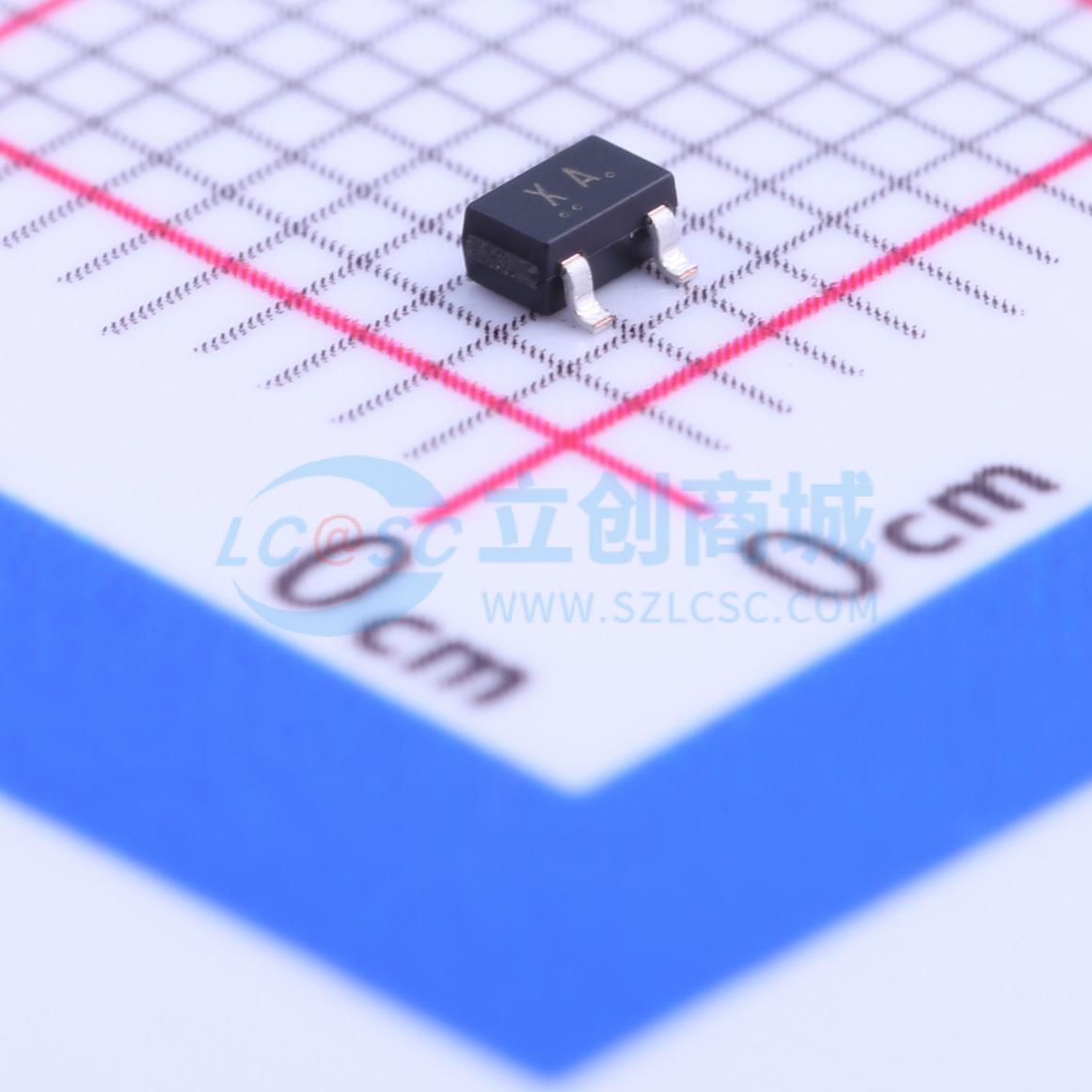

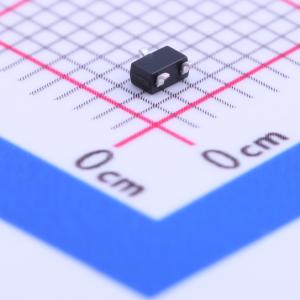

温馨提醒：图片仅供参考，商品以实物为准
RN1301,LF
硅NPN外延型晶体管，内置偏置电阻
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：内置偏置电阻。 简化电路设计。 减少零件数量和制造工艺。 与RN2301至RN2306互补。应用：开关电路。 逆变器电路
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- RN1301,LF
- 商品编号
- C146301
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | - | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 100mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 30@10mA,5V |
| 属性 | 参数值 | |
|---|---|---|
| 射基极击穿电压(Vebo) | 10V | |
| 最小输入电压(VI(on)) | 2V | |
| 最大输入电压(VI(off)) | 1.5V | |
| 输入电阻 | 4.7kΩ | |
| 电阻比率 | 1.1 | |
| 集射极饱和电压(VCE(sat)) | 300mV@250uA,5mA | |
| 特征频率(fT) | 250MHz |
