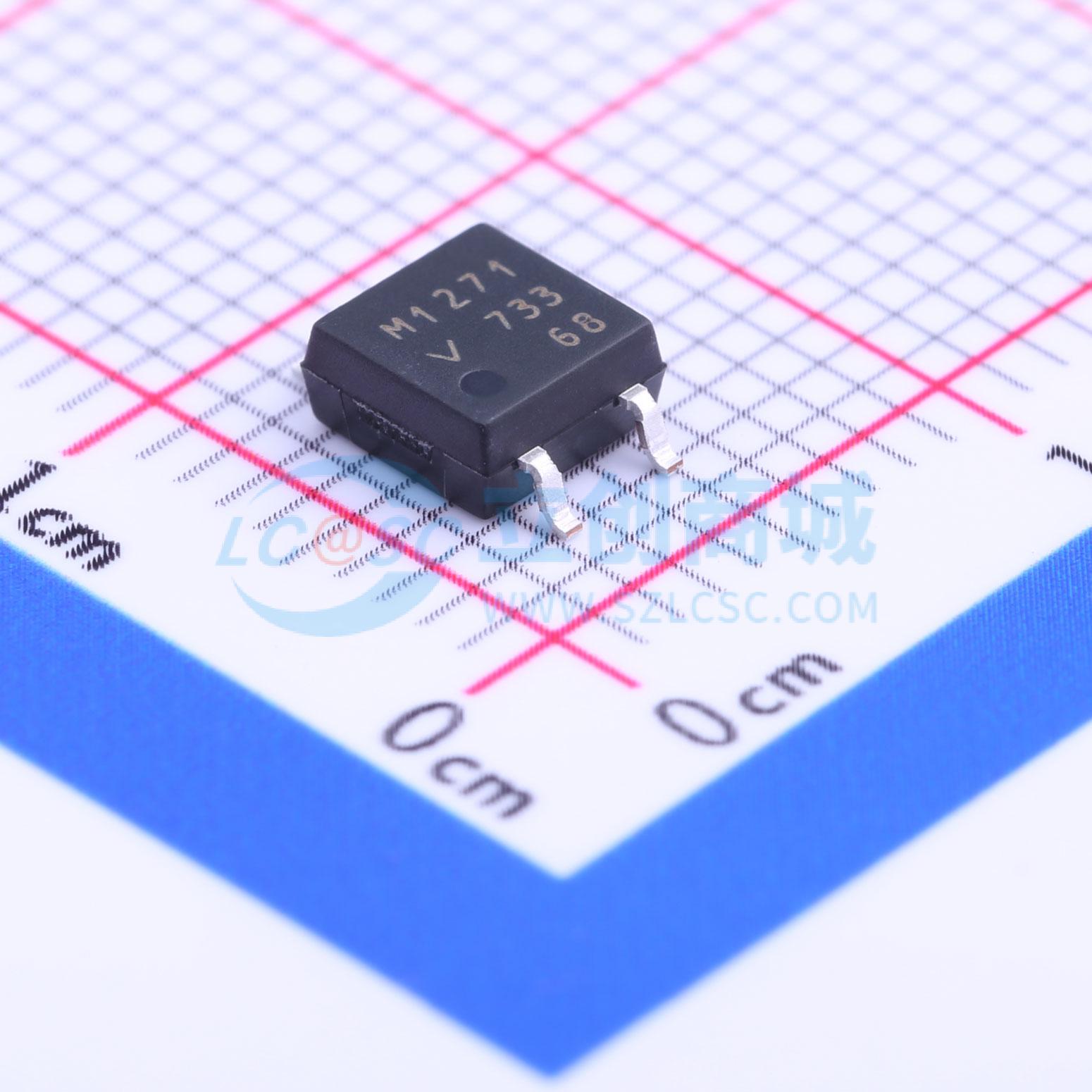

温馨提醒：图片仅供参考，商品以实物为准
VOM1271T
DC输入 隔离电压(rms):4500V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VOM1271是一款独立的光电隔离MOSFET驱动器。与传统的需要外部电源为驱动器本身提供VCC和/或VDD轨的MOSFET驱动器不同，VOM1271从隔离栅低压初级侧的LED电流中获取驱动其内部电路所需的所有电流。这节省了设计师因提供一个或多个外部电源而占用的空间和成本。VOM1271还集成了组件内部的关断电路，从而消除了为了通过减少关断时间来提高整体开关速度而需额外增加的组件需求。这些特性结合SOP4小封装，为各种MOSFET驱动应用提供了小巧、高度集成的隔离门极驱动解决方案。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VOM1271T
- 商品编号
- C146286
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | - | |
| 连续负载电流 | - | |
| 负载电压 | - | |
| 正向压降(Vf) | 1.4V | |
| 正向电流(If) | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | - | |
| 隔离电压(Vrms) | 4.5kV | |
| 导通时间(Ton) | 53us | |
| 截止时间(Toff) | 24us | |
| 工作温度 | -40℃~+100℃ |
商品概述
VOM1271是一款独立的光电隔离MOSFET驱动器。与传统的需要外部电源为驱动器本身提供VCC和/或VDD轨的MOSFET驱动器不同，VOM1271从隔离栅低压初级侧的LED电流中获取驱动其内部电路所需的所有电流。这节省了设计师因提供一个或多个外部电源而占用的空间和成本。VOM1271还集成了组件内部的关断电路，从而消除了为了通过减少关断时间来提高整体开关速度而需额外增加的组件需求。这些特性结合SOP4小封装，为各种MOSFET驱动应用提供了小巧、高度集成的隔离门极驱动解决方案。
应用领域
- 高侧驱动器
- 固态继电器
- 浮地电源
- 电力控制
- 数据采集
- 自动测试设备(ATE)
- 隔离线圈驱动器
- 隔离高电流继电器驱动器
- 隔离高电压继电器驱动器
