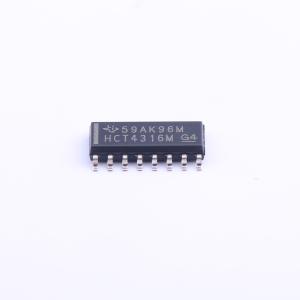

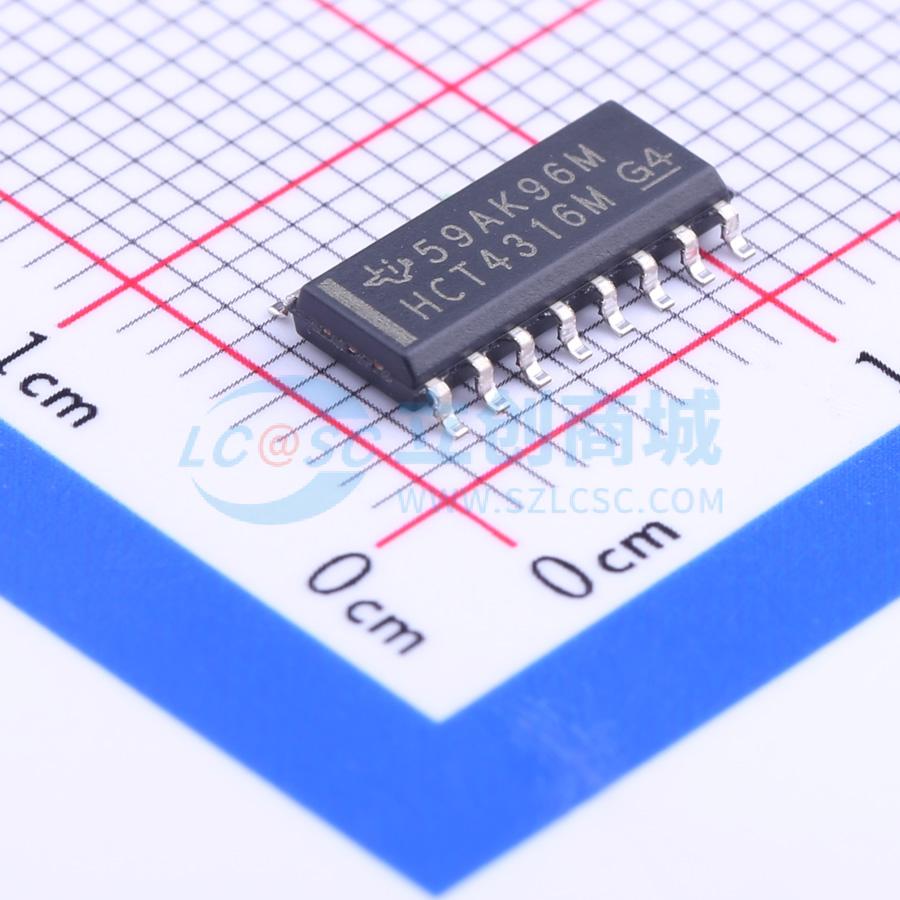

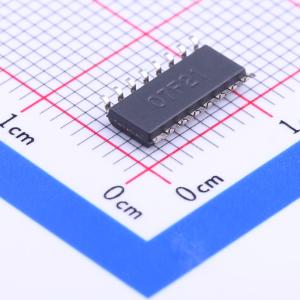

CD74HCT4316M
带电平转换功能的四路模拟开关
SMT扩展库PCB免费打样
- 描述
- CD74HCT4316 具有电平转换功能和 TTL 输入的 5V、1:1 (SPST)、4 通道模拟开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT4316M
- 商品编号
- C129939
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 单刀单掷(SPST)-常开 | |
| 通道数 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 导通时间(ton) | 44ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 45Ω | |
| 关闭时间(toff) | 50ns | |
| 工作温度 | -55℃~+125℃ | |
| 带宽 | 200MHz | |
| 传播延迟(tpd) | 12ns |
商品概述
'HC4316和CD74HCT4316包含四个独立的数字控制模拟开关，采用硅栅CMOS技术，实现了与LSTTL相似的工作速度，同时具备标准CMOS集成电路的低功耗特性。 此外，这些器件包含逻辑电平转换电路，可通过5V逻辑实现±5V电压的模拟信号切换。当公共使能端（E）为低电平时，每个开关在其选择输入端（S）接收到高电平电压时导通。E为高电平时，所有开关均被禁用。数字输入的电压范围为VCC至GND；模拟输入/输出的电压范围为正极限VCC至负极限VEE。
商品特性
- 宽模拟输入电压范围VCC - VEE：0V至10V
- 低“导通”电阻：VCC = 4.5V时为45Ω（典型值）；VCC = 6V时为35Ω（典型值）；VCC - VEE = 9V时为30Ω（典型值）
- 快速开关和传播延迟时间
- 低“关断”泄漏电流
- 内置“先断后通”开关
- 逻辑电平转换，使5V逻辑能够适配±5V模拟信号
- 宽工作温度范围：-55℃至125℃
- HC类型：2V至10V工作电压；高抗噪性：VCC = 5V时，NL = 30%VCC，NH = 30%VCC
- HCT类型：与LSTTL输入逻辑直接兼容，VL = 0.8V（最大值），VH = 2V（最小值）；与CMOS输入兼容，VOL、VOH时电流≤1μA
