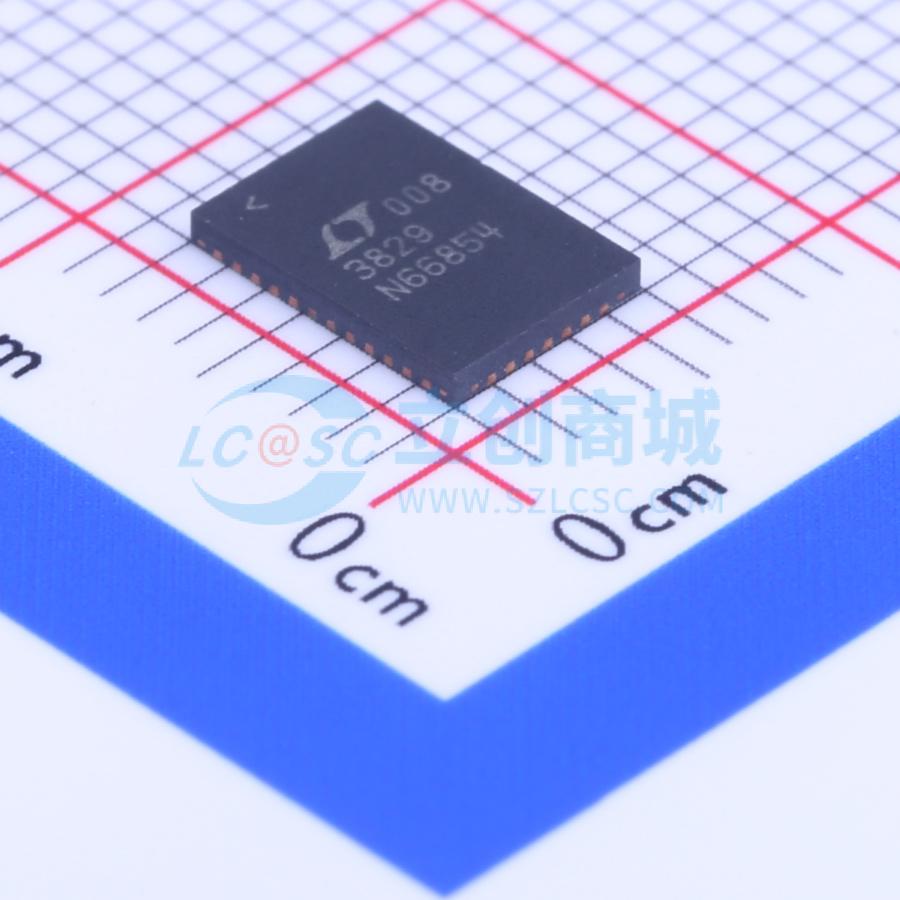

温馨提醒：图片仅供参考，商品以实物为准

LTC3829EUHF#PBF

3相单输出同步降压DC/DC控制器

描述: LTC3829是一款高性能3相单输出同步降压DC/DC控制器,可驱动所有N通道同步功率MOSFET阶段。它采用恒定频率电流模式架构,允许相锁相频率高达770kHz。该控制器具有高效率、可编程电流限制、多种工作模式等功能。
品牌名称: ADI(亚德诺)
商品型号: LTC3829EUHF#PBF
商品编号: C117253
商品封装: QFN-38-EP(5x7)
包装方式: 管装
商品毛重: 0.188克(g)

商品参数

商品概述

LTC3829是一款高性能的三相单输出同步降压DC/DC开关控制器，可驱动所有N沟道同步功率MOSFET级。恒定频率电流模式架构允许高达770kHz的可锁相频率。通过使三个控制器输出级异相工作，可以最小化由于输入电容器ESR引起的功率损耗和噪声。LTC3829可以配置为6相操作，并具有DCR温度补偿和输出折返电流限制功能。具有精确的0.6V参考电压和电源良好指示器。通过选择输出级卸载或突发模式操作，可以优化轻负载效率。差分放大器提供在负载点的真实远程输出电压检测。

商品特性

可选非线性控制以实现快速响应
±0.75%，0.60参考精度
PWM、阶段卸载或突发模式操作
高效率：高达95%
RSENSE或DCR电流检测
可编程DCR温度补偿
可锁相固定频率：250kHz至770kHz
真正的远程感应差分放大器
可编程主动电压定位（AVP）
三路N沟道MOSFET同步驱动
宽V_IN范围：4.5V至38V工作
VOUT范围：无差分放大器时0.6V至5V
VOUT范围：有差分放大器时0.6V至3.3V
用于6相操作的时钟输入和输出
可调软启动或VOUT跟踪
38引脚（5mmx7mm）QFN和FE封装

应用领域

笔记本电脑和掌上电脑
电信系统
移动仪器
直流电源分配系统

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(52个/管，最小起订量 1040 个)

个

起订量：1040 个52个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~38V
	输出电压	600mV~5V
	输出电流	-
	开关频率	250kHz~770kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	-
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
