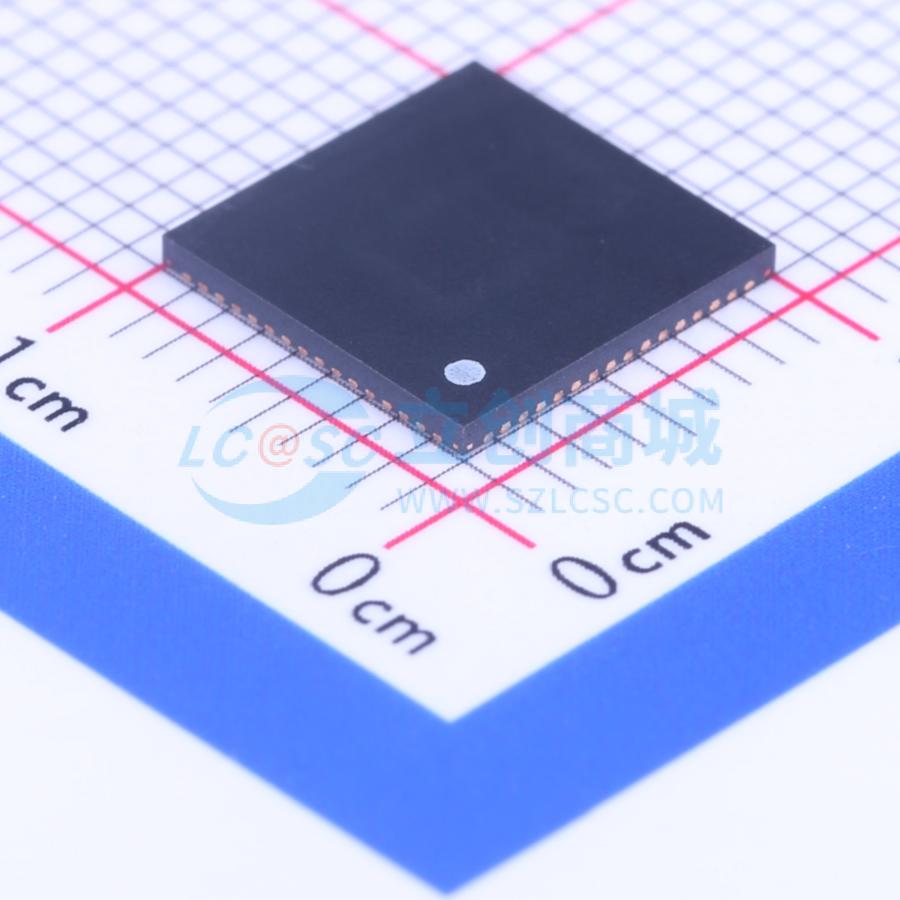

LTC2977IUP#PBF

具准确输出电压测量功能的 8 通道 PMBus 电源系统管理器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ADI(亚德诺)
商品型号: LTC2977IUP#PBF
商品编号: C117255
商品封装: QFN-64-EP(9x9)
包装方式: 管装
商品毛重: 0.7克(g)

商品参数

	属性	参数值
	商品目录	专业电源管理(PMIC)

	属性	参数值
	功能特性	上电时序控制；动态电压调节

商品概述

LTC2977是一款8通道电源系统管理器，用于对电源进行排序、微调（伺服）、裕量调节、监控、故障管理、提供遥测数据并创建故障日志。PMBus命令支持电源排序、精确的负载点电压调节和裕量调节。数模转换器（DAC）采用专有的软连接算法，以最大程度减少电源干扰。监控功能包括八个电源输出通道和一个电源输入通道的过压和欠压阈值限制，以及过温和欠温限制。可编程故障响应可在检测到故障后禁用电源，并可选择重试。导致电源禁用的故障可自动触发黑匣子EEPROM存储故障状态和相关遥测数据。内部16位ADC可监控八个输出电压、一个输入电压和芯片温度。此外，奇数编号的通道可配置为测量电流检测电阻两端的电压。可编程看门狗定时器可监控微处理器是否处于停滞状态，并在必要时复位微处理器。单总线可在多个LTC电源系统管理（PSM）设备之间同步电源。带有ECC的配置EEPROM支持无需额外软件的自主运行。

商品特性

对八个电源进行排序、微调、裕量调节和监控
管理故障、监控遥测数据并创建故障日志
符合PMBus的命令集
由LTpowerPlay图形用户界面支持
将电源裕量调节或微调至目标值的±0.25%以内
每个通道配备快速过压/欠压监控器
在多个LTC PSM设备之间协调排序和故障管理
自动将故障日志记录到内部EEPROM
无需额外软件即可自主运行
内部温度和输入电压监控器
精确监控八个输出电压、输入电压和内部芯片温度
I2C/SMBus串行接口
可由3.3V或4.5V至15V电源供电
可编程看门狗定时器
与LTC2978/LTC2978A引脚100%兼容升级
采用64引脚9mm×9mm QFN封装

应用领域

计算机和网络服务器
工业测试与测量
高可靠性系统
医学成像
视频
