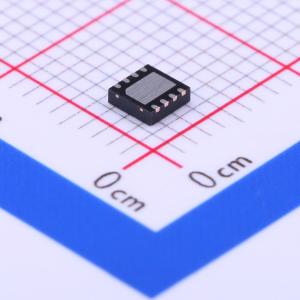

TPS54061DRBR
60V 200mA同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54061是一款60V、200mA同步降压DC-DC转换器,集成有高侧和低侧MOSFET,具有低静态电流和可调节开关频率范围,适用于低功耗待机电压或偏置电压电源,工业过程控制、计量和安全系统等应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54061DRBR
- 商品编号
- C113613
- 商品封装
- SON-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.101克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.7V~60V | |
| 输出电压 | - | |
| 输出电流 | 200mA | |
| 开关频率 | 1.1MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 90uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54061器件是一款60V、200mA同步降压DC-DC转换器，集成有高侧和低侧MOSFET。电流模式控制提供了简单的外部补偿和灵活的组件选择。非开关电源电流为90μA。使用使能引脚可将关断电源电流减少至1.4μA。为提高轻负载条件下的效率，低侧MOSFET会在电感电流达到0时充当二极管。欠压闭锁内部设定为4.5V，但可采用两个使能引脚上的电阻器将其提高。输出电压启动斜坡由内部缓启动时间控制。可调节开关频率范围可实现高效率和外部组件尺寸优化。频率折返和热关断功能在过载情况下保护部件。TPS54061集成有MOSFET和引导再充电二极管，并且采用小型3.00mm×3.00mm散热增强型VSON封装最大限度减小了IC封装尺寸，从而实现了小型设计。
商品特性
- 集成高侧和低侧金属氧化物半导体场效应晶体管(MOSFET)
- 用于提升轻负载效率的二极管仿真峰值电流模式控制
- 90μA运行静态电流，1.4μA关断电源电流
- 可调节开关频率范围：50kHz至1100kHz
- 同步至外部时钟
- 内部软启动
- 0.8V±1%电压基准
- 与陶瓷输出电容器或者低成本铝制电解电容器一起工作时保持稳定
- 逐周期电流限制、过热、过压保护(OVP)和频率折返保护
- 带散热焊盘的3mm×3mm VSON - 8封装
- 工作结温范围：-40℃至150℃
应用领域
- 4mA至20mA电流回路供电传感器
- 低功率待机电压或者偏置电压电源
- 工业过程控制、计量和安全系统
- 高压线性稳压器的高效替代产品
