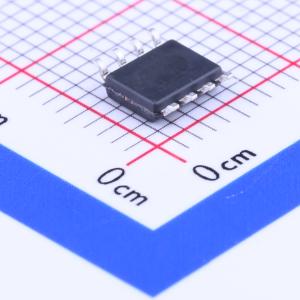

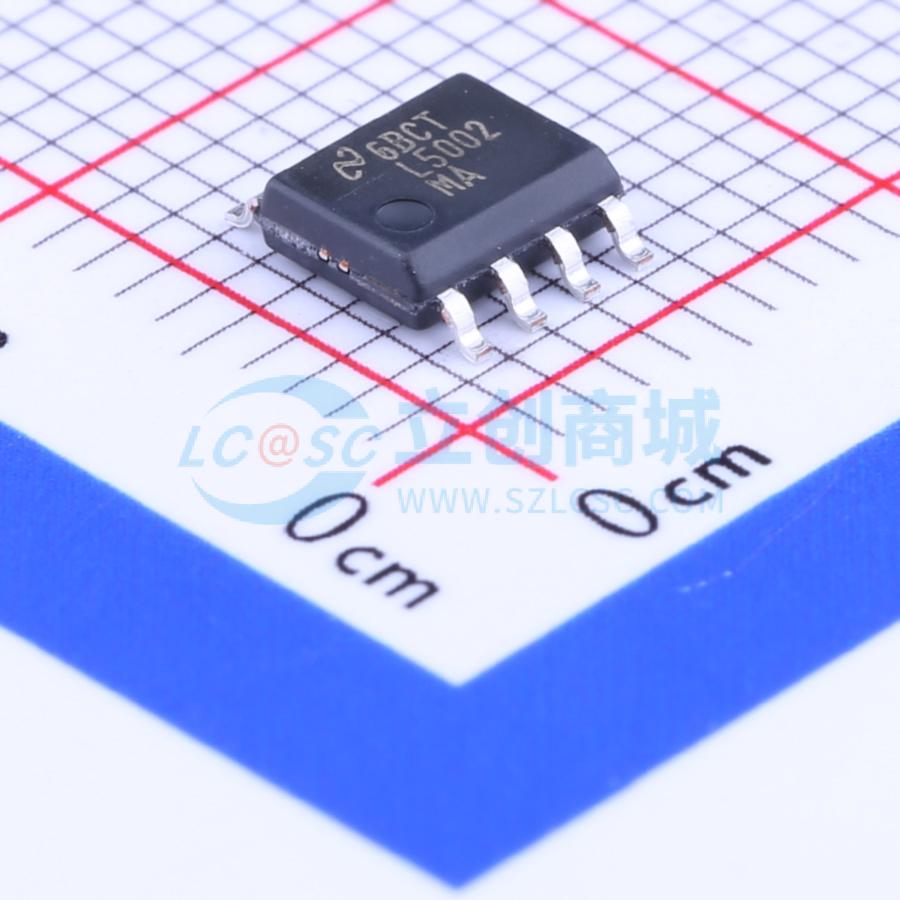

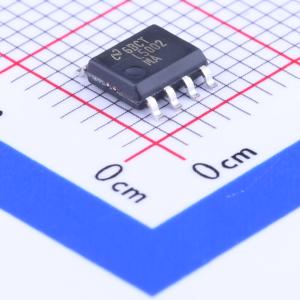

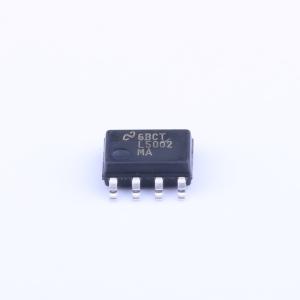

温馨提醒：图片仅供参考，商品以实物为准

LM5002MAX/NOPB

宽输入电压开关模式稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5002 是一款高电压开关模式稳压器,适用于工业、通信和汽车应用。它集成了 75V N 通道 MOSFET,支持超宽输入电压范围（3.1V 至 75V）,并具有可调输出电压、电流模式控制和多种保护功能。
品牌名称: TI(德州仪器)
商品型号: LM5002MAX/NOPB
商品编号: C115125
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

LM5002 高电压开关模式稳压器具备实现高效高电压升压、反激、SEPIC 和正向变换器所需的所有功能，仅需少量外部元件。这款易于使用的稳压器集成了一个75V N沟道MOSFET，具有0.5A的峰值电流限制。电流模式控制提供了本质上简单的环路补偿和线路电压前馈，以实现对输入瞬态的优异抑制。开关频率可通过单个电阻设置，并可编程至1.5MHz。振荡器也可以与外部时钟同步。其他保护特性包括：电流限制、热关断、欠压锁定和远程关断能力。提供8引脚SOIC和8引脚WSON两种封装。要创建定制的稳压器设计，请使用带有WEBENCH Power Designer的LM5005。

商品特性

集成75V N沟道MOSFET
超宽输入电压范围：3.1V 至 75V
集成高压偏置稳压器
可调输出电压
1.5% 输出电压精度
带可选补偿的电流模式控制
宽带宽误差放大器
集成电流检测和限制
集成斜坡补偿
最大占空比限制为85%
单电阻振荡器编程
振荡器同步功能
使能和欠压锁定（UVLO）引脚
8引脚SOIC封装
8引脚WSON封装
具有迟滞的热关断

应用领域

工业、通信和汽车应用的DC-DC电源供应器
升压、Flyback、SEPIC 和正向转换器拓扑结构

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3.1V~75V
	输出电压	3.1V~76V
	输出电流	-
	开关频率	1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；SEPIC；反激式；正激式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
