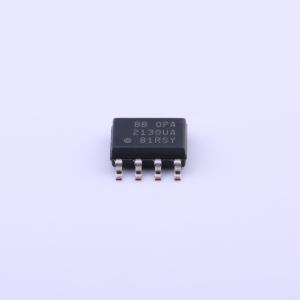

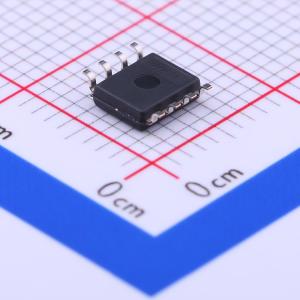

温馨提醒：图片仅供参考，商品以实物为准
OPA2130UA
低功耗、高精度FET输入运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2130 双通道、1MHZ、20pA 偏置电流、530μA 功耗、FET 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2130UA
- 商品编号
- C115126
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电压(Vos) | 200uV | |
| 共模抑制比(CMRR) | 90dB | |
| 压摆率(SR) | 2V/us | |
| 静态电流(Iq) | 530uA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | - | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 输出电流 | 18mA | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee ~ Vcc) | 2.25V~18V；-18V~-2.25V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 16nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 20pA |
商品概述
OPA130系列FET输入运算放大器将精密直流性能与低静态电流相结合。单通道、双通道和四通道版本具有相同的规格，以实现最大的设计灵活性。它们非常适合通用、便携式和电池供电应用，特别是在高源阻抗的情况下。 OPA130运算放大器易于使用，且不会出现常见FET输入运算放大器中常有的相位反转和过载问题。输入共源共栅电路提供了出色的共模抑制能力，并在其较宽的输入电压范围内保持低输入偏置电流。OPA130系列运算放大器在单位增益下稳定，并在包括高负载电容在内的各种负载条件下提供出色的动态性能。双通道和四通道设计采用完全独立的电路，即使在过驱动或过载时，也能实现最低的串扰和互不干扰。 单通道和双通道版本提供DIP - 8和SO - 8表面贴装封装。四通道版本提供DIP - 14和SO - 14表面贴装封装。所有型号均规定在-40℃至+85℃的温度范围内工作。
商品特性
- 低静态电流：530μA
- 低失调电压：最大1mV
- 高开环增益：最小120dB
- 高共模抑制比：最小90dB
- FET输入：最大IB = 20pA
- 出色的带宽：1MHz
- 宽电源范围：±2.25至±18V
- 单通道、双通道和四通道版本
应用领域
- 通用应用
