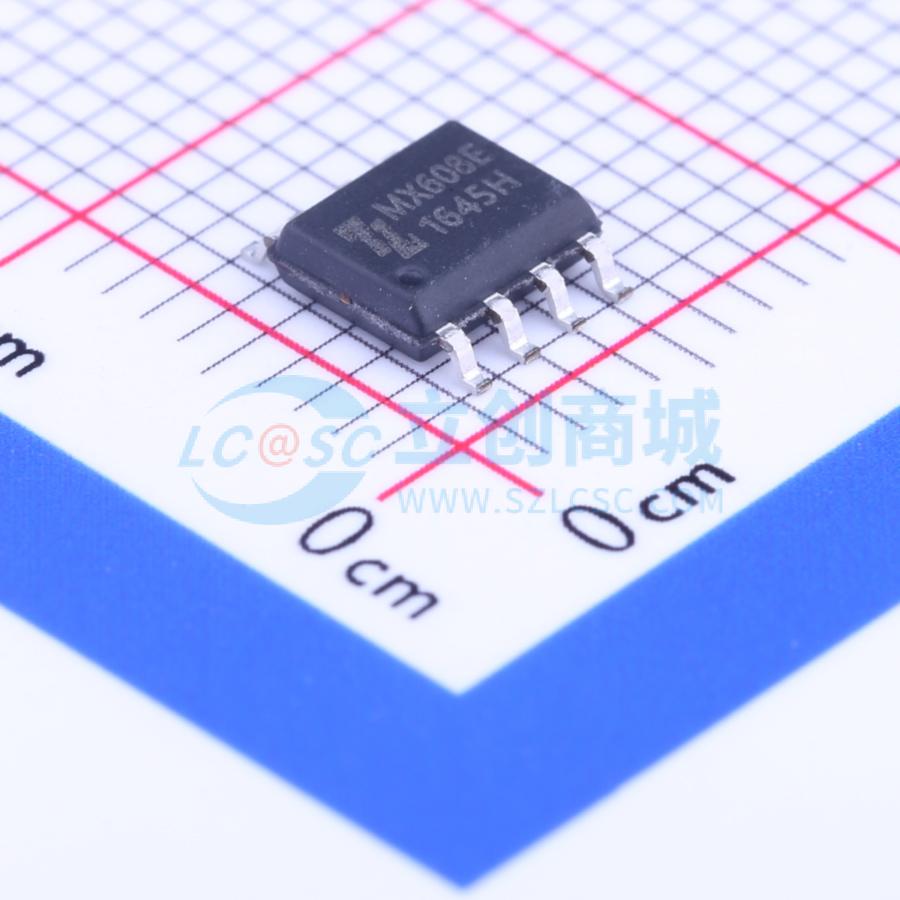

MX608E
MX608E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 最大持续输出电流达到 1.1A，最大峰值输出电流达 到 1.5A；工作电压范围覆盖 2V 到 9.6V。27℃，VDD=6.5V
- 品牌名称
- Mixic(中科芯亿达)
- 商品型号
- MX608E
- 商品编号
- C115187
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 输出电流 | - | |
| 峰值电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~5V | |
| 导通电阻 | 440mΩ | |
| 静态电流(Iq) | 133uA | |
| 工作温度 | -20℃~+85℃ |
商品概述
2 - 6节AA/AAA干电池供电的玩具马达驱动 2 - 6节镍 - 氢/镍 - 镉充电电池供电的玩具马达驱动 1 - 2节锂电池供电的马达驱动 该产品采用H桥电路结构设计，采用高可靠性功率管工艺，特别适合驱动线圈、马达等感性负载。电路内部集成N沟道和P沟道功率MOSFET，工作电压范围覆盖2V到9.6V。27°C，VDD = 6.5V条件下最大持续输出电流达到1.1A，最大峰值输出电流达到1.5A。 该单路为功率器件，本身具备一定内阻，电路的发热与负载电流、功率管导通内阻以及环境温度密切相关。电路设计有芯片级温度检测电路，实时监控芯片内部发热，当芯片内部温度超过设定值时(典型值150°C)，产生功率管关断信号，关闭负载电流，避免因异常使用导致的温度持续升高，进而造成塑料封装冒烟、起火等严重安全事故。芯片内置的温度迟滞电路，确保电路恢复到安全温度后，才允许重新对功率管进行控制。
商品特性
- 低待机电流 (小于0.1uA)
- 低导通内阻MOSFET 功率开关管采用MOS工艺设计，功率管800毫安通道功率管内阻0.48欧姆，200毫安通道功率管内阻0.44欧姆
- 特定条件下VCC可以悬空 — 输入信号最低高电平电压大于2.4V
- 较小的输入电流，集成约15K对地下拉电阻，VCC正常连接，3V驱动信号平均195uA输入电流；VCC悬空，3V驱动信号平均330uA输入电流
- 内置带迟滞效应的过热保护电路 (TSD)
- 抗静电等级：3KV (HBM)
应用领域
- 电子锁
