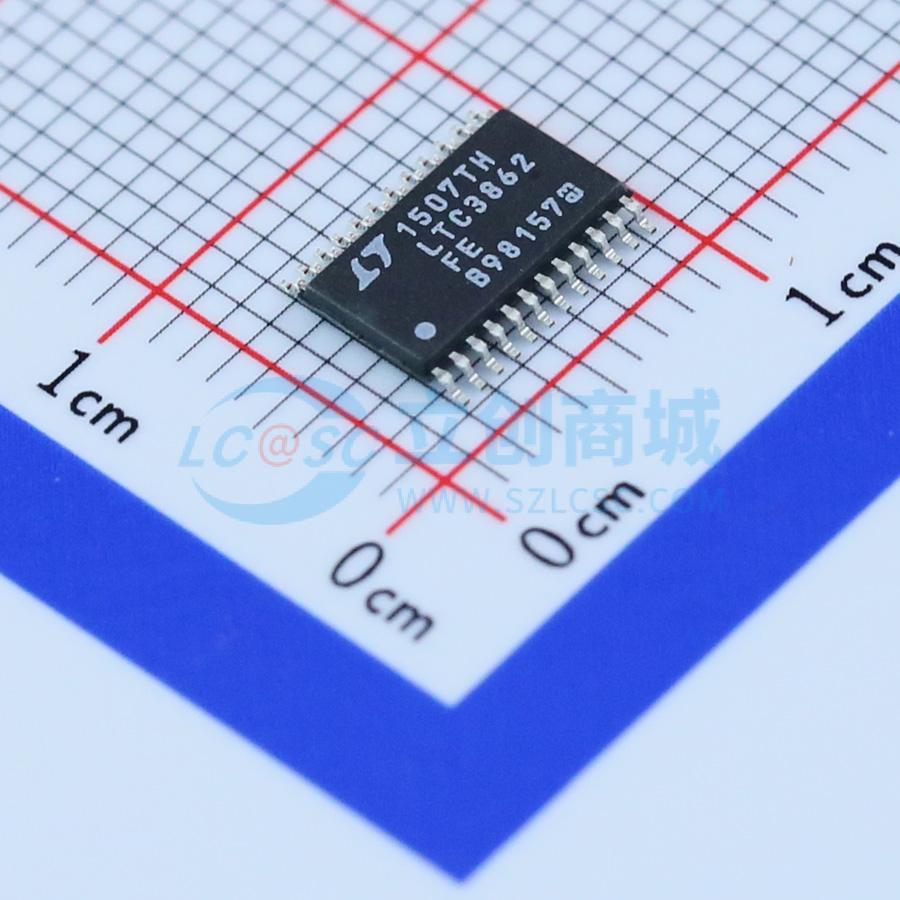

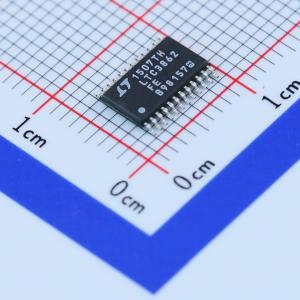

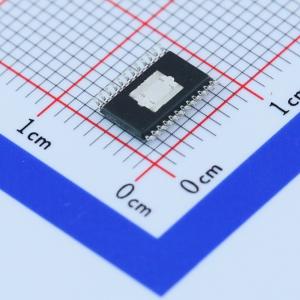

温馨提醒：图片仅供参考，商品以实物为准

LTC3862EFE#PBF

多相电流模式升压型 DC/DC 控制器

品牌名称: ADI(亚德诺)
商品型号: LTC3862EFE#PBF
商品编号: C107914
商品封装: TSSOP-24-EP
包装方式: 管装
商品毛重: 0.322克(g)

商品参数

商品概述

LTC3862是一款两相恒定频率、电流模式升压和SEPIC控制器，可驱动N沟道功率MOSFET。两相操作可降低系统滤波电容和电感要求。工作频率可通过外部电阻在75kHz至500kHz范围内设置，并可使用内部PLL与外部时钟同步。利用SYNC输入、CLKOUT输出和PHASEMODE控制引脚可实现多相操作，支持2相、3相、4相、6相或12相操作。其他特性包括为栅极驱动器提供欠压锁定保护的内部5V LDO、具有可编程迟滞功能的精密RUN引脚阈值、软启动以及可编程前沿消隐和最大占空比。

商品特性

宽VIN范围：4V至36V工作电压
两相操作可降低输入和输出电容
固定频率、峰值电流模式控制
为逻辑电平MOSFET提供5V栅极驱动
可调斜率补偿增益
可调最大占空比（高达96%）
可调前沿消隐
±1%内部电压基准
用一个外部电阻实现可编程工作频率（75kHz至500kHz）
可锁相固定频率50kHz至650kHz
SYNC输入和CLKOUT支持2相、3相、4相、6相或12相操作（PHASEMODE可编程）
内部5V LDO稳压器
24引脚窄体SSOP封装
5mmx5mm QFN（引脚间距0.65mm）和24引脚散热增强型TSSOP封装

应用领域

汽车、电信和工业电源

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(62个/管，最小起订量 1054 个)

个

起订量：1054 个62个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4V~36V
	输出电流	-
	开关频率	500kHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	否
	输出通道数	2
	拓扑结构	SEPIC；升压式
	开关管(内置/外置)	外置
