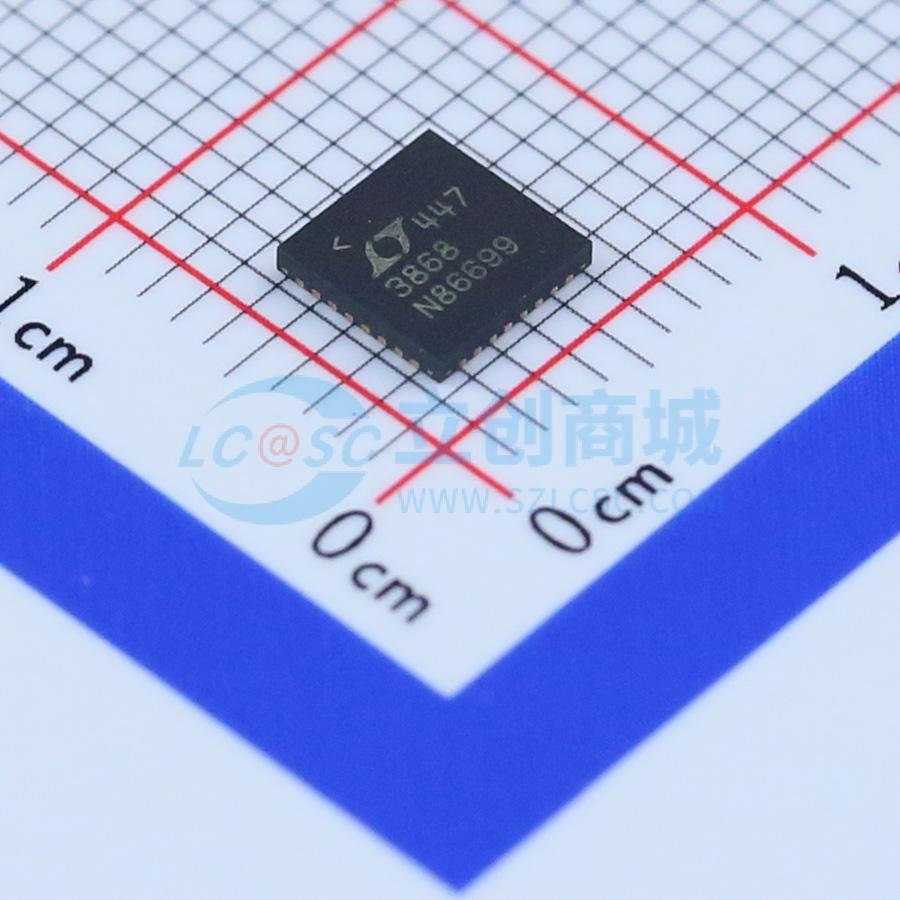

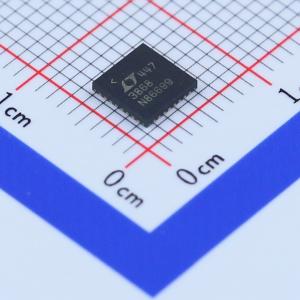

温馨提醒：图片仅供参考，商品以实物为准

LTC3868EUH#PBF

低 IQ、双通道、两相、同步降压型控制器

品牌名称: ADI(亚德诺)
商品型号: LTC3868EUH#PBF
商品编号: C107917
商品封装: QFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

LTC3868是一款高性能双路降压开关稳压器控制器，可驱动所有N沟道同步功率MOSFET级。恒定频率电流模式架构允许高达850kHz的锁相频率。通过使两个控制器输出异相工作，可将输入电容ESR引起的功率损耗和噪声降至最低。 170μA的无负载静态电流可延长电池供电系统的工作寿命。OPTI-LOOP补偿可在很宽的输出电容和ESR值范围内优化瞬态响应。LTC3868具有精确的0.8V基准电压和电源正常输出指示。4V至24V的宽输入电源范围涵盖了各种中间总线电压和电池类型。每个控制器都有独立的软启动引脚，可在启动期间对输出电压进行斜坡控制。电流折返功能可在短路情况下限制MOSFET的散热。输出短路锁断功能可在短路情况下进一步保护电路。

商品特性

低工作静态电流：170µA（单通道开启）
宽输出电压范围：0.8V ≤ VOUT ≤ 14V
宽VIN范围：4V至24V
RSENSE或DCR电流检测
异相控制器可减少所需的输入电容和电源感应噪声
OPTI-LOOP补偿可将COUT降至最低
可锁相频率（75kHz至850kHz）
可编程固定频率（50kHz至900kHz）
轻载时可选择连续、跳脉冲或突发模式工作
极低的压差工作：99%占空比
可调输出电压软启动
电源正常输出电压监控
输出过压保护
短路时输出锁断保护
低关断静态电流：8µA
内部LDO可通过VIN或EXTVCC为栅极驱动器供电
启动期间无电流折返
小型5mm x 5mm QFN封装

应用领域

笔记本电脑和平板电脑
便携式仪器
电池供电的数字设备
分布式直流电源系统
高效双路8.5V/3.3V降压转换器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(73个/管，最小起订量 1022 个)

个

起订量：1022 个73个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~24V
	输出电流	-
	开关频率	835kHz；535kHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	开关管(内置/外置)	外置
