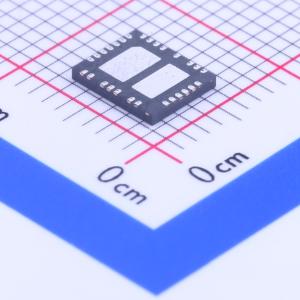

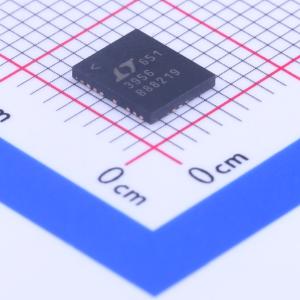

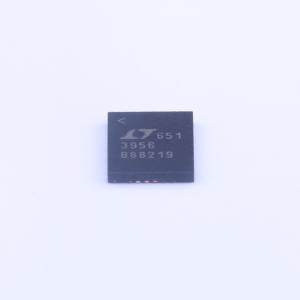

LT3956EUHE#PBF

LT3956是一款设计为恒流源和恒压调节器的DC/DC转换器。它非常适合驱动大电流LED。它具有内部低侧N沟道电源MOSFET，额定电压为84V，电流为3.3A，并由内部稳压的7.15V电源驱动。固定频率电流模式架构可在广泛的电源和输出电压范围内实现稳定运行。接地参考电压FB引脚充当多种LED保护功能的输入，并使转换器能够用作恒压源。频率调整引脚允许用户将频率编程为100kHz至1MHz，以优化效率、性能或外部元件尺寸。

LT3956在LED字符串的高侧感测输出电流。高侧电流感测是驱动LED的最灵活方案，允许升压、降压或降压-升压模式配置。PWM输入提供高达3000:1的LED调光比，CTRL输入提供额外的模拟调光功能。
