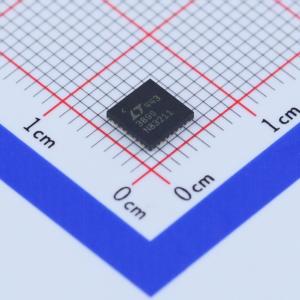

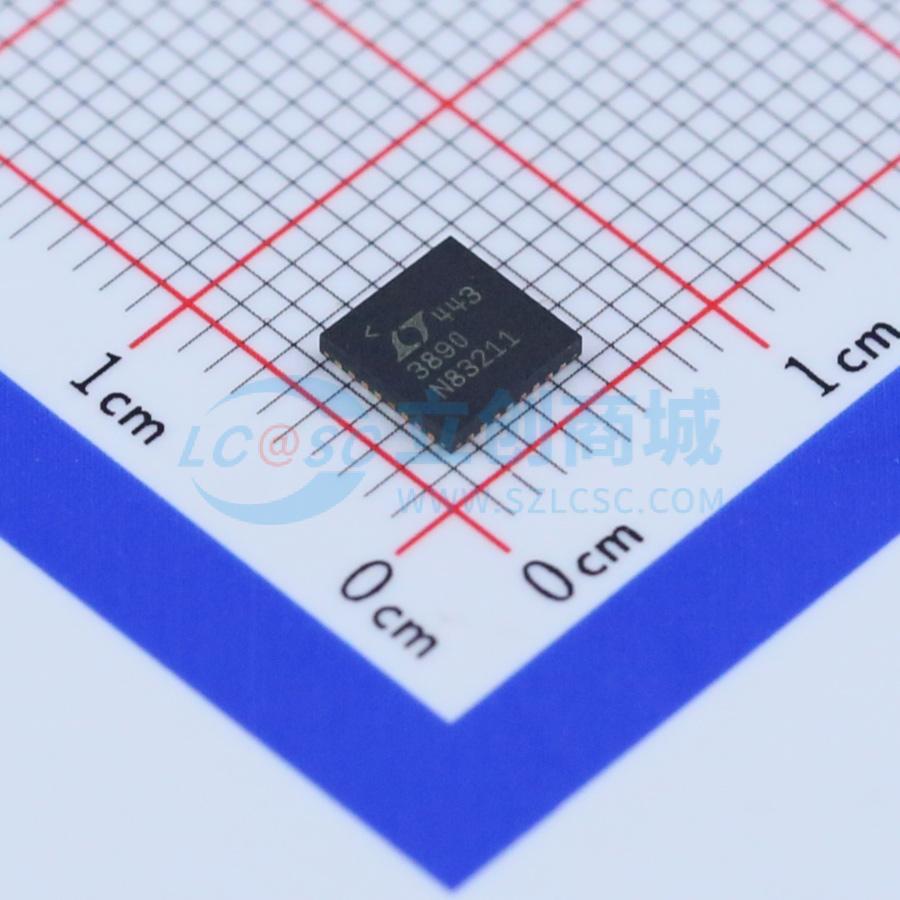

温馨提醒：图片仅供参考，商品以实物为准

LTC3890EUH#PBF

60V低静态电流双相同步降压DC/DC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3890是一款高性能双相同步降压DC/DC控制器,驱动所有N通道同步功率MOSFET阶段。该控制器采用恒定频率电流模式架构,允许锁相环锁定频率高达850kHz。两个控制器输出阶段以180度相移运行,以减少所需的输入电容和电源引起的噪声。该控制器具有宽输入电压范围（4V至60V）,低静态电流（50μA）,宽输出电压范围（0.8V至24V）,以及多种工作模式（包括脉冲跳跃模式、强制连续模式和突发模式）。
品牌名称: ADI(亚德诺)
商品型号: LTC3890EUH#PBF
商品编号: C107920
商品封装: QFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

LTC3890是一款高性能双降压开关稳压器DC/DC控制器，可驱动所有N沟道同步功率MOSFET级。恒定频率电流模式架构允许高达850kHz的锁相频率。通过使两个控制器输出级异相工作，可将输入电容ESR引起的功率损耗和噪声降至最低。 50μA的无负载静态电流可延长电池供电系统的运行时间。OPTI-LOOP补偿可在很宽的输出电容和ESR值范围内优化瞬态响应。LTC3890具有精确的0.8V基准电压和电源正常输出指示。4V至60V的宽输入电源范围涵盖了各种中间总线电压和电池类型。每个控制器的独立TRACK/SS引脚可在启动期间对输出电压进行斜坡控制。电流折返功能可在短路情况下限制MOSFET的散热。PLLIN/MODE引脚可在轻载时选择突发模式、脉冲跳跃模式或连续导通模式。

商品特性

宽VIN范围：4V至60V（绝对最大65V）
低工作IQ：50µA（单通道开启）
宽输出电压范围：0.8V ≤ VOUT ≤ 24V
RSENSE或DCR电流检测
异相控制器可减少所需的输入电容和电源感应噪声
可锁相频率（75kHz至850kHz）
可编程固定频率（50kHz至900kHz）
轻载时可选择连续、脉冲跳跃或低纹波突发模式操作
可选择电流限制
极低的压差操作：99%占空比
可调输出电压软启动或跟踪
电源正常输出电压监控
输出过压保护
低关断Iq < 14µA
内部LDO通过VIN或EXTVCC为栅极驱动器供电
启动期间无电流折返
小型薄型（0.75mm）5mm x 5mm QFN封装

应用领域

汽车常通系统
电池供电的数字设备
分布式直流电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(73个/管，最小起订量 1 个)

个

起订量：1 个73个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~60V
	输出电压	800mV~24V
	输出电流	-
	开关频率	350kHz~900kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
