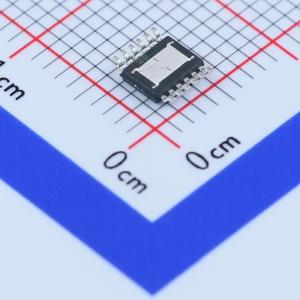

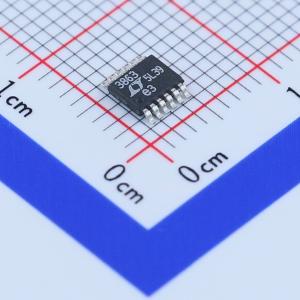

温馨提醒：图片仅供参考，商品以实物为准
LTC3863EMSE#PBF
3.5V~60V
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC3863EMSE#PBF
- 商品编号
- C107916
- 商品封装
- MSOP-12-EP-0.65mm
- 包装方式
- 管装
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 3.5V~60V | |
| 输出电流 | - | |
| 开关频率 | 850kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反相式 | |
| 开关管(内置/外置) | 外置 |
商品概述
LTC3863是一款坚固耐用的反相DC/DC PMOS控制器，针对汽车和工业应用进行了优化。它驱动一个P沟道功率MOSFET以产生负输出，仅需一个电感器即可完成电路。通常可实现–0.4V至–150V的输出电压，更高的电压也是可能的，仅受外部元件的限制。
LTC3863具有出色的轻载效率，在用户可编程的突发模式操作下，静态电流仅为70μA。其峰值电流模式、恒定频率PWM架构可对开关频率和输出电流限制进行良好控制。开关频率可通过外部电阻从50kHz编程至850kHz，还可与75kHz至750kHz的外部时钟同步。
LTC3863提供可编程软启动或输出跟踪功能。安全特性包括过压、过流和短路保护，其中包括频率折返。
LTC3863提供热增强型12引脚MSOP和3mmx4mm DFN封装。
商品特性
- 宽输入电压（VIN）工作范围：3.5V至60V
- 宽负输出电压（VOUT）范围：–0.4V至超过–150V
- 低工作静态电流（IQ） = 70μA
- 强大的高压MOSFET栅极驱动器
- 恒定频率电流模式架构
- 相邻引脚开路/短路的失效模式与效应分析（FMEA）验证
- 轻载时可选高效突发模式操作或脉冲跳跃模式
- 可编程固定频率：50kHz至850kHz
- 可锁相频率：75kHz至750kHz
- 精确的电流限制
- 可编程软启动或电压跟踪
- 内部软启动确保平稳启动
- 低关断静态电流（IQ） = 7μA
- 提供小型12引脚热增强型MSOP和DFN封装
应用领域
- 工业和汽车电源
- 电信电源
- 分布式电源系统
