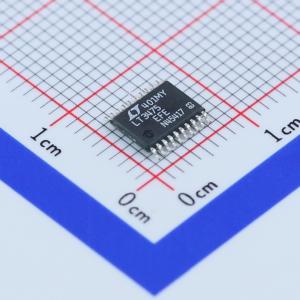

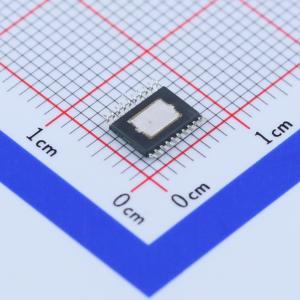

温馨提醒：图片仅供参考，商品以实物为准
LT3475EFE#PBF
双通道降压型 1.5A LED 驱动器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3475EFE#PBF
- 商品编号
- C107841
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 管装
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 200kHz~2MHz | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
LT3475是一款双通道降压型DC/DC转换器，专为用作一个恒定电流源而设计。一个内部检测电阻器负责监视输出电流(以实现准确的电流调节)，非常适合于驱动高电流LED。高端电流检测允许进行负载接地的LED操作。高输出电流准确度可在一个很宽的电流范围内（从50mA至1.5A）得到保持，从而提供了一个宽调光范围。独特的PWM电路实现了3000：1的调光范围，因而避免了LED电流调光操作中常见的彩色漂移现像。 高开关频率提供了诸多优点，允许采用小电感器和陶瓷电容器。小电感器与LT3475的20引脚TSSOP表面贴装封装相结合，使得占用空间和成本均低于替代解决方案。而恒定开关频率与低阻抗陶瓷电容器的组合将产生很低的可预测输出纹波。 凭借其4V至36V的宽输入范围，LT3475可对各种电源进行调节。电流模式PWM架构提供了快速瞬态响应和逐周期电流限制功能。频率折返和热停机功能提供了额外的保护。
商品特性
- TrueColorPWMTM提供了恒定彩色和3000:1的调光范围
- 宽输入范围：4V至36V工作电压，最大值为40V
- LED电流的准确和可调控制(50mA至1.5A)
- 高端电流检测允许执行负极接地的LED运作
- 准确和可调开关频率
- 反相开关操作减小了纹波
- 采用小型电感器和陶瓷电容器
- 采用紧凑的20引脚TSSOP耐热增强型表面贴装封装
应用领域
- 建筑物局部照明
- 显示器背面照明
- 恒定电流源
