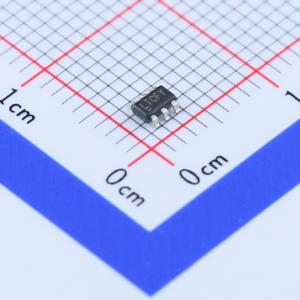

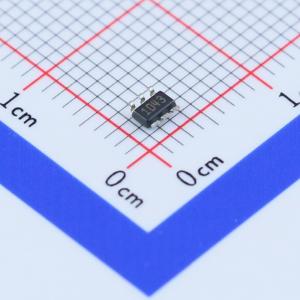

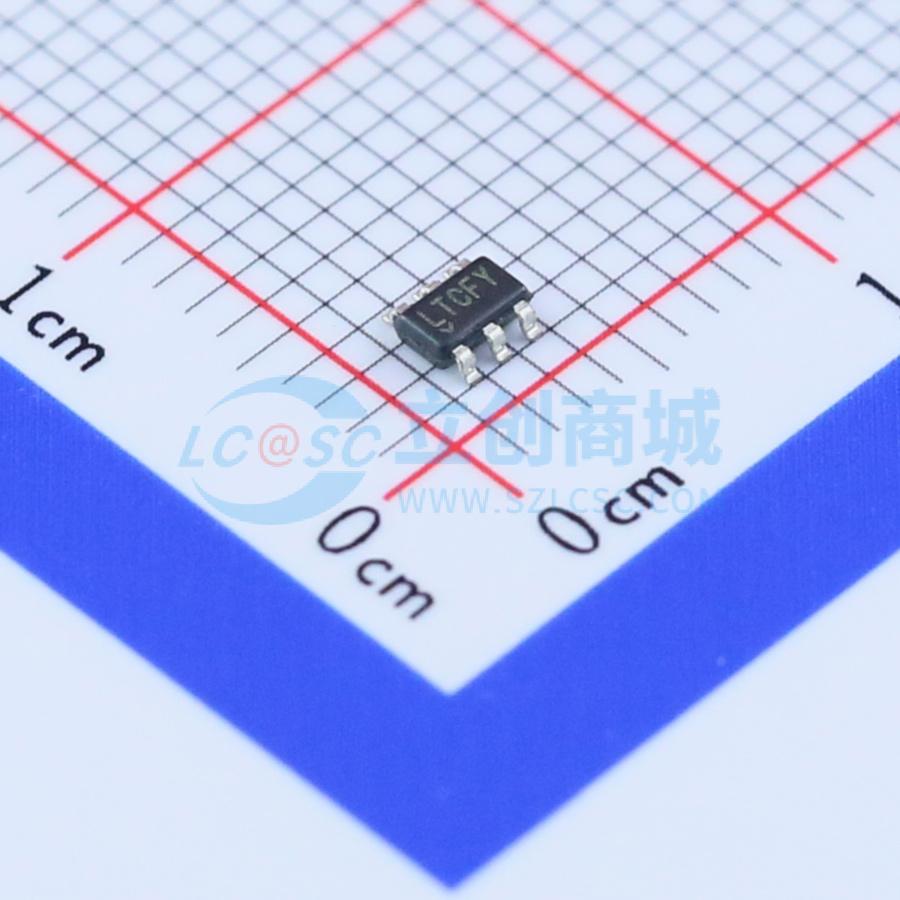

温馨提醒：图片仅供参考，商品以实物为准

LTC3560ES6#TRPBF

2.25MHz、800mA同步降压型稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3560是一款采用恒定频率、电流模式架构的高效率、单片式同步降压型稳压器。操作期间的电源电流仅16uA,并在停机模式中降至<1uA。2.5V至5.5V的输人电压范围使得LTC3560成为单节锂离子/锂聚合物电池供电型应用的理想选择。内部同步开关提升了效率,并免除了增设一个外部肖特基二极管的需要。利用0.6V反馈基准电压能够容易地对低输出电压提供支持。
品牌名称: ADI(亚德诺)
商品型号: LTC3560ES6#TRPBF
商品编号: C107862
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.256克(g)

商品参数

商品概述

LTC3560是一款采用恒定频率、电流模式架构的高效率、单片式同步降压型稳压器。操作期间的电源电流仅16μA，并在停机模式中降至<1μA。2.5V至5.5V的输入电压范围使得LTC3560成为单节锂离子/锂聚合物电池供电型应用的理想选择。100%占空比能力实现了低压差操作，并延长了便携式系统中的电池使用寿命。在内部将开关频率设定为2.25MHz，因而允许采用小型表面贴装电感器和电容器。对于那些对噪声敏感的应用，可从外部使LTC3560拥有1MHz至3MHz的同步范围。在同步期间或当SYNC/MODE引脚被拉至高电平时，突发模式操作被禁用，以防止低频纹波干扰音频电路。内部同步开关提升了效率，并免除了增设一个外部肖特基二极管的需要。利用0.6V反馈基准电压能够容易地对低输出电压提供支持。LTC3560采用扁平（高度仅1mm）ThinSOT封装。

商品特性

高效率：效率高达95%
低输出纹波 (<20mVp-p)
突发模式（BurstMode)操作：I₀ = 16μA
2.5V至5.5V输入电压范围
2.25MHz恒定频率操作
可同步至外部时钟
无需肖特基二极管
可在采用陶瓷电容器的情况下保持稳定
低压差操作：100%占空比
0.6V基准允许低输出电压
停机模式吸收的电源电流 <1μA
±2%输出电压准确度
旨在获得卓越的电压和负载瞬态响应的电流模式操作
过热保护
扁平（高度仅1mm）ThinSOT封装

应用领域

蜂窝电话
无线和DSL调制解调器
数码相机
媒体播放器
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	800mA
	开关频率	2.25MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	16uA
	开关管(内置/外置)	内置
	输出类型	可调
