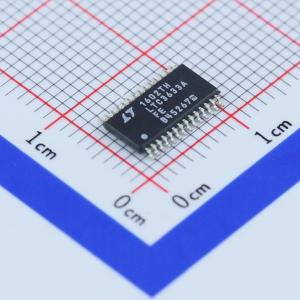

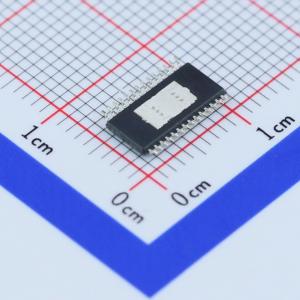

温馨提醒：图片仅供参考，商品以实物为准

LTC3633AEFE#PBF

双通道、3A、20V、单片式、同步降压型稳压器

品牌名称: ADI(亚德诺)
商品型号: LTC3633AEFE#PBF
商品编号: C107875
商品封装: TSSOP-28-EP
包装方式: 管装
商品毛重: 0.423克(g)

商品参数

商品概述

LTC3633A是一款高效、双通道单片同步降压稳压器，采用受控导通时间、电流模式架构，具备可锁相的开关频率。两个通道可相差180°运行，以降低对输入和输出电容的要求。工作电源电压范围为3.6V至20V，适用于锂离子电池组以及由12V或5V电源供电的负载点电源应用。工作频率可通过外部电阻在500kHz至4MHz之间进行编程，也可与外部时钟信号同步。高频能力允许使用小型表面贴装电感和电容。独特的恒定频率/受控导通时间架构非常适合高频运行、同时要求快速瞬态响应的高降压比应用。内部锁相环会调整内部单稳态定时器的导通时间，以匹配内部时钟或施加的外部时钟的频率。 LTC3633A可在强制连续模式和高效突发模式操作之间进行选择。

商品特性

3.60至20V输入电压范围
每通道3A输出电流
效率高达95%
低占空比操作：2.25MHz时为5%
通道间可选0°/180°相移
可调开关频率：500kHz至4MHz
外部频率同步
电流模式操作，具备出色的线路和负载瞬态响应
0.6V基准电压，允许低输出电压
用户可选突发模式操作或强制连续模式操作
输出电压跟踪和软启动功能
短路保护
输入过压和过温保护
电源正常状态输出
LTC3633：绝对最大输入电压16V
LTC3633A：绝对最大输入电压20V，引脚与LTC3633兼容
薄型（4mm×5mm）QFN - 28和28引脚TSSOP封装

应用领域

分布式电源系统
电池供电仪器
负载点电源

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~20V
	输出电压	600mV~6V
	输出电流	3A
	开关频率	4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
