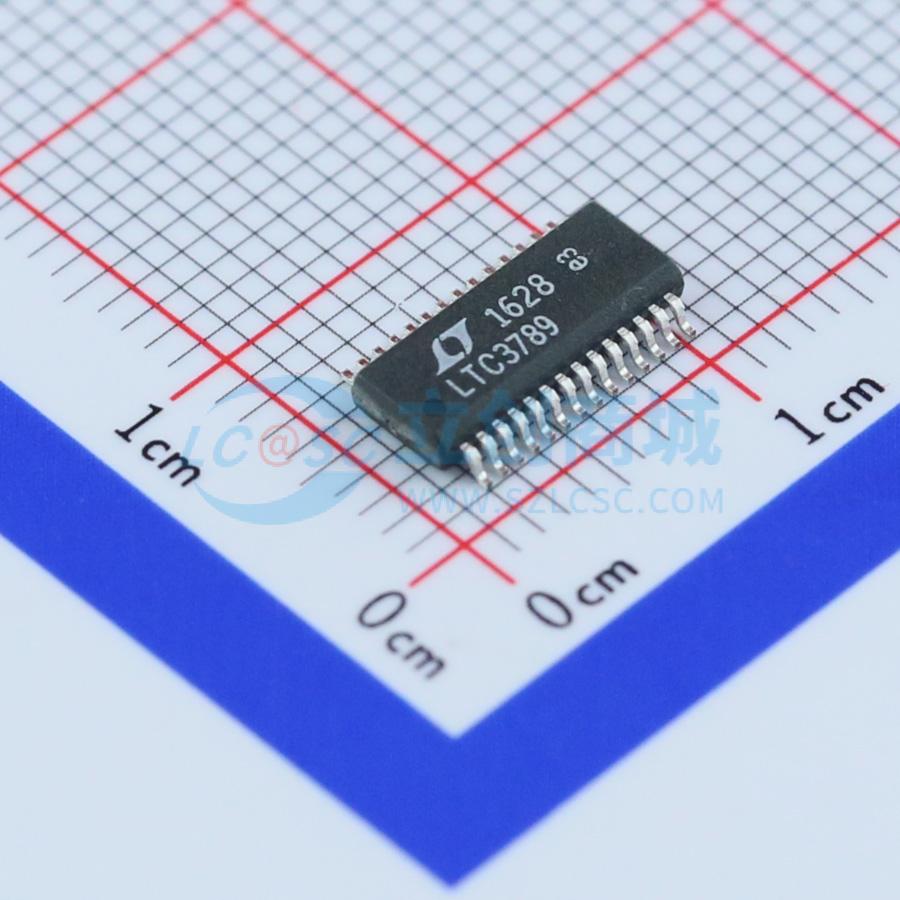

温馨提醒：图片仅供参考，商品以实物为准

LTC3789EGN#PBF

高效率同步4开关升降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高效率、同步、四开关降压-升压型控制器
品牌名称: ADI(亚德诺)
商品型号: LTC3789EGN#PBF
商品编号: C107900
商品封装: SSOP-28-150mil
包装方式: 管装
商品毛重: 0.209克(g)

商品参数

商品概述

LTC3789是一款高性能降压-升压开关稳压器控制器，可在高于、低于或等于输出电压的输入电压下工作。其恒频、电流模式架构支持高达600kHz的可锁相频率，同时输出电流反馈环路可支持电池充电。LTC3789具有4V至38V（最大40V）的宽输入和输出范围，且在不同工作区域之间可实现无缝、低噪声转换，非常适合汽车、电信和电池供电系统。控制器的工作模式通过MODE/PLLIN引脚确定。该引脚可在脉冲跳跃模式和强制连续模式之间进行选择，并允许IC与外部时钟同步。脉冲跳跃模式在轻载时可实现高效率和低纹波，而强制连续模式则以恒定频率工作，适用于对噪声敏感的应用。 PGOOD引脚用于指示输出电压是否在其设计设定点的10%范围内。LTC3789提供薄型28引脚4mmx5mm QFN和窄体SSOP封装。

商品特性

单电感架构，允许输入电压高于、低于或等于稳压输出电压
可编程输入或输出电流
宽输入电压范围：4V至38V
输出电压精度为1%：0.8V < 输出电压 < 38V
同步整流：效率高达98%
电流模式控制
可锁相固定频率：200kHz至600kHz
启动期间无反向电流
电源良好输出电压监控
内部5.5V LDO
四N沟道MOSFET同步驱动
关断期间输出与输入断开
真正的软启动和输出短路保护，即使在升压模式下也能实现
提供28引脚QFN（4mmx5mm）和28引脚SSOP封装

应用领域

汽车系统
分布式直流电源系统
高功率电池供电设备
工业控制

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(49个/管，最小起订量 1 个)

个

起订量：1 个49个/管

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	4V~38V
	输出电压	12V
	输出电流	-
	开关频率	200kHz~600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
