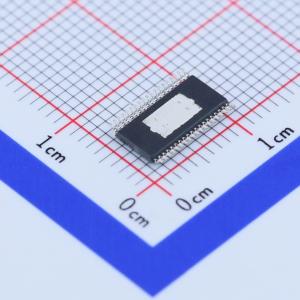

温馨提醒：图片仅供参考，商品以实物为准

LT3791EFE#PBF

60V、四开关、同步降压-升压型 LED 驱动器控制器

品牌名称: ADI(亚德诺)
商品型号: LT3791EFE#PBF
商品编号: C107903
商品封装: TSSOP-38-EP-4.4mm
包装方式: 管装
商品毛重: 0.392克(g)

商品参数

商品概述

LT3791是一款同步4开关降压 - 升压型LED驱动控制器。该控制器可调节LED电流，能驱动高达52V的LED灯串，输入电压可高于、低于或等于输出电压。其采用恒定频率、强制连续电流模式架构，频率可在200kHz至700kHz范围内进行调节或同步。在降压或升压操作中，无需顶部MOSFET刷新开关周期。凭借60V输入、60V输出能力以及工作区域之间的无缝转换，LT3791非常适合用于汽车、工业甚至电池供电系统中的LED驱动应用。 LT3791提供输入电流监测、LED电流监测以及LED开路或短路故障状态检测功能，出现故障时，LT3791可选择重启或锁存关断。

商品特性

4开关单电感架构，允许VIN高于、低于或等于VOUT
同步开关：效率高达98.5%
宽VIN范围：4.7V至60V
宽VOUT范围：0V至60V（52V LED）
±6% LED电流精度：IV ≤ VLED < 52V
真彩PWM™和模拟调光
带电流监测输出的LED和输入电流调节
降压或升压时无需顶部MOSFET刷新
关断期间VOUT与VIN断开
LED开路或短路故障保护
每颗IC可支持100W或更高功率
带散热焊盘的38引脚TSSOP封装

应用领域

汽车前照灯/行车灯
通用照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.7V~60V
	开关频率	200kHz~700kHz
	通道数	1

	属性	参数值
	输出电压	0V~60V
	调光	模拟；PWM
	特性	-
	拓扑结构	降压-升压
	工作温度	-40℃~+125℃
