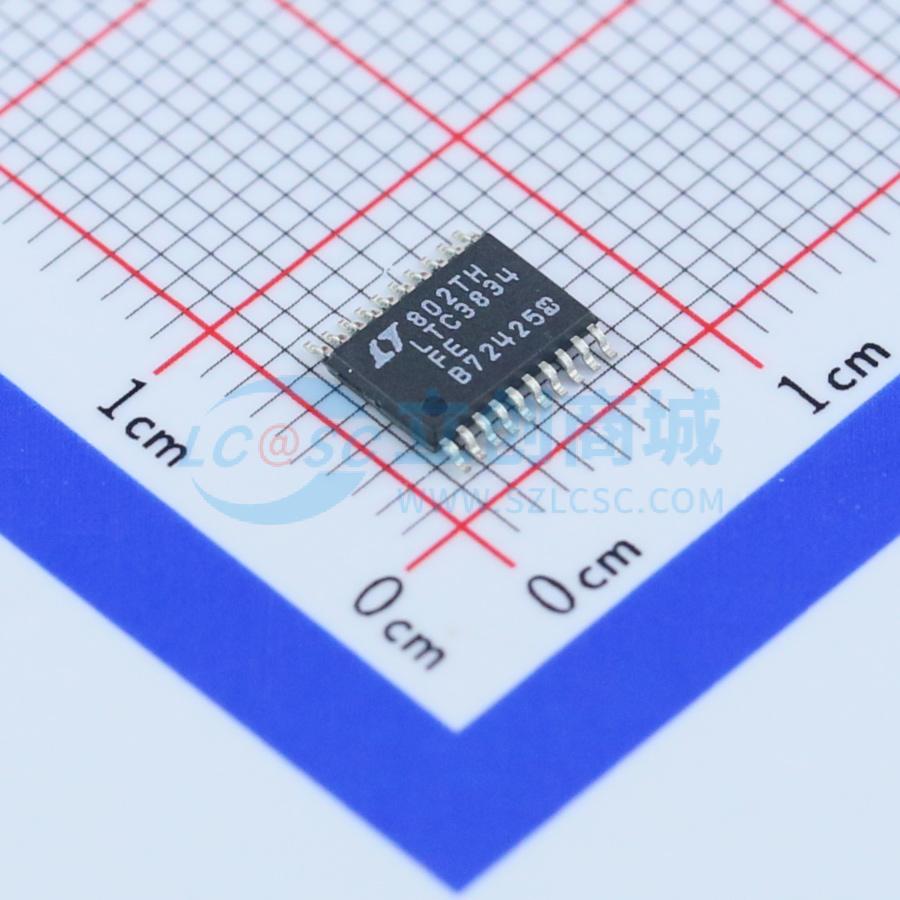

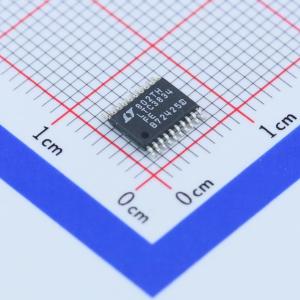

温馨提醒：图片仅供参考，商品以实物为准

LTC3834EFE#PBF

30uA IQ 同步降压型控制器

描述: 30μA IQ 同步降压型控制器
品牌名称: ADI(亚德诺)
商品型号: LTC3834EFE#PBF
商品编号: C107911
商品封装: TSSOP-20-EP
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

LTC3834是一款高性能降压型开关稳压器控制器，可驱动全N沟道同步功率MOSFET级。恒定频率电流模式架构支持高达650kHz的可锁相频率。 30µA的无负载静态电流可延长电池供电系统的工作寿命。OPTI-LOOP补偿可在很宽的输出电容和ESR值范围内优化瞬态响应。LTC3834具备精确的0.8V基准电压和电源正常输出指示功能。4V至36V的输入电源范围涵盖了多种电池类型。 TRACK/SS引脚可在启动期间对输出电压进行斜坡控制。电流折返功能可在短路情况下限制MOSFET的散热。该器件的简化功能版本（LTC3834 - 1）采用引脚数量更少的小型封装。

商品特性

宽输出电压范围：0.8V ≤ VOUT ≤ 10V
低工作静态电流：30µA
OPTI-LOOP补偿可最小化COUT
±1%输出电压精度
宽VIN范围：4V至36V
可锁相固定频率：140kHz至650kHz
双N沟道MOSFET同步驱动
极低压差工作：99%占空比
可调输出电压
软启动或跟踪功能
输出电流折返限制
电源正常输出电压监控
用于多相应用的时钟输出
输出过压保护
低关断电流：4µA
内部LDO可通过VIN或VOUT为栅极驱动器供电
轻载时可选择连续、脉冲跳跃或突发模式工作
小型20引脚TSSOP或4mm x 5mm QFN封装

应用领域

汽车系统
电信系统
电池供电数字设备
分布式直流电源系统

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(74个/管，最小起订量 1036 个)

个

起订量：1036 个74个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~36V
	输出电压	-
	输出电流	-
	开关频率	530kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
