温馨提醒：图片仅供参考，商品以实物为准

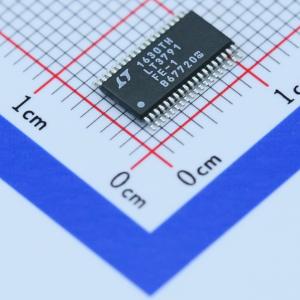

LT3791EFE-1#PBF
60V 4-Switch Synchronous Buck-Boost Controller
- 描述
- 60V、四开关、同步降压-升压型控制器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3791EFE-1#PBF
- 商品编号
- C107904
- 商品封装
- TSSOP-38-EP-4.4mm
- 包装方式
- 管装
- 商品毛重
- 0.392克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 工作电压 | 4.7V~60V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 60ns |
商品概述
LT3791-1是一款同步4开关降压-升压电压/电流调节器控制器。该控制器可在输入电压高于、低于或等于输出电压的情况下调节输出电压、输出电流或输入电流。其恒定频率、电流模式架构允许将频率在200kHz至700kHz范围内进行调整或同步。在降压或升压操作中，无需顶部FET刷新开关周期。凭借60V输入、60V输出能力以及工作区域之间的无缝转换，LT3791-1非常适合用于汽车、工业、电信甚至电池供电系统中的电压调节器、电池/超级电容器充电器应用。
商品特性
- 4开关单电感架构允许VIN高于、低于或等于VOUT
- 同步开关：效率高达98.5%
- 宽VIN范围：4.7V至60V
- 2%的输出电压精度：1.2V ≤ VOUT < 60V
- 1%的输出电流精度：0V ≤ VOUT < 60V
- 带电流监测输出的输入和输出电流调节
- 降压或升压时无需顶部FET刷新
- 关断期间VOUT与VIN断开
- C/10充电终止和输出短路标志
- 每颗IC可实现100W或更高功率
- 带散热焊盘的38引脚TSSOP封装
应用领域
- 汽车、电信、工业系统
- 高功率电池供电系统
