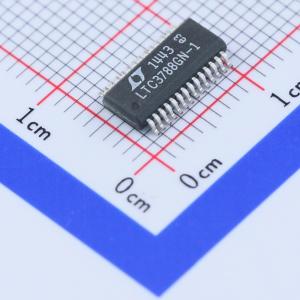

LTC3788IGN-1#PBF

高效率双相同步升压转换器控制器

描述: LTC3788-1是一款高性能的双相同步升压转换器控制器,能够驱动所有N沟道功率MOSFET。同步整流提高了效率,减少了功率损耗,适用于高功率升压应用。工作输入电压范围为4.5V至38V,最高输出电压可达60V。支持100%占空比操作,具有低静态电流和宽频率范围（50kHz至900kHz）。
品牌名称: ADI(亚德诺)
商品型号: LTC3788IGN-1#PBF
商品编号: C107898
商品封装: SSOP-28-150mil
包装方式: 管装
商品毛重: 0.209克(g)

商品参数

商品概述

LTC3788-1是一款高性能的两相双同步升压转换器控制器，可驱动所有N沟道功率MOSFET。同步整流可提高效率、降低功率损耗并减轻散热要求，使LTC3788-1可用于高功率升压应用。恒定频率电流模式架构允许高达850kHz的锁相频率。OPTI-LOOP补偿可在广泛的输出电容和ESR值范围内优化瞬态响应。LTC3788-1具有精确的1.2V基准电压和电源正常输出指示。4.5V至38V的输入电源范围涵盖了广泛的系统架构和电池类型。每个控制器的独立软启动（SS）引脚可在启动期间对输出电压进行斜坡控制。PLLIN/MODE引脚可在轻载时选择突发模式、脉冲跳跃模式或连续电感电流模式。

商品特性

同步操作，实现最高效率并减少散热
宽输入范围：4.5V至38V（绝对最大40V），启动后可低至2.5V工作
输出电压高达60V
±1%的1.2V基准电压
检测电阻（RSENSE）或电感直流电阻（DCR）电流检测
同步MOSFET具备100%占空比能力
低静态电流：125μA
可锁相频率（75kHz至850kHz）
可编程固定频率（50kHz至900kHz）
可调输出电压软启动
电源正常输出电压监控
低关断电流IQ：< 8μA
内部低压差线性稳压器（LDO）通过VBIAS或EXTVCC为栅极驱动器供电
采用窄体SSOP封装

应用领域

工业
汽车
医疗

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(49个/管，最小起订量 1029 个)

个

起订量：1029 个49个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~38V
	输出电压	-
	输出电流	-
	开关频率	50kHz~900kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	升压式
	静态电流(Iq)	125uA
	开关管(内置/外置)	-
	输出类型	-
