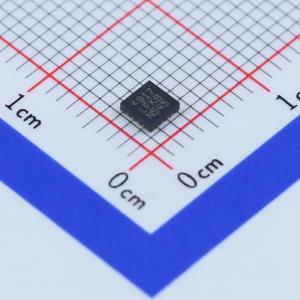

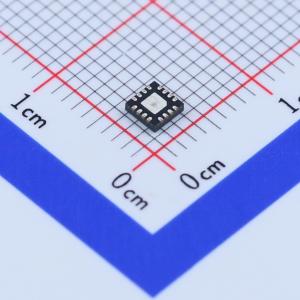

LT3756IUD-2#PBF

100VIN、100VOUT LED 控制器

品牌名称: ADI(亚德诺)
商品型号: LT3756IUD-2#PBF
商品编号: C107893
商品封装: QFN-16-EP(3x3)
包装方式: 管装
商品毛重: 2.54克(g)

商品参数

商品概述

LT3756、LT3756 - 1和LT3756 - 2是DC/DC控制器，设计用作驱动大电流LED的恒流源。它们通过内部稳压的7.15V电源驱动低端外部N沟道功率MOSFET。固定频率、电流模式架构可在宽范围的电源和输出电压下实现稳定运行。接地参考电压FB引脚用作多个LED保护功能的输入，也使转换器能够作为恒压源运行。频率调节引脚允许用户将频率从100kHz编程至1MHz，以优化效率、性能或外部元件尺寸。 LT3756/LT3756 - 1/LT3756 - 2在LED串的高端检测输出电流。高端电流检测是驱动LED最灵活的方案，支持升压、降压或升降压模式配置。PWM输入可实现高达3000:1的LED调光比，CTRL输入提供额外的模拟调光能力。

商品特性

3000:1真彩PWM调光
宽输入电压范围：6V至100V
输出电压高达100V
恒流和恒压调节
100mV高端电流检测
以升压、降压、升降压、SEPIC或反激拓扑驱动LED
可调频率：100kHz至1MHz
开路LED保护
带迟滞的可编程欠压锁定
改进的开路LED状态引脚（LT3756 - 2）
频率同步（LT3756 - 1）
PWM断开开关驱动器
CTRL引脚提供模拟调光
低关断电流：<1µA
可编程软启动
热增强型16引脚QFN（3mm × 3mm）和MSOP封装

应用领域

高功率LED应用
限流恒压应用
电池充电

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(121个/管，最小起订量 1089 个)

个

起订量：1089 个121个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~100V
	开关频率	100kHz~1MHz
	通道数	1
	输出电压	100V

	属性	参数值
	输出电流	-
	调光	模拟；PWM
	特性	-
	拓扑结构	反激；升压；SEPIC；降压
	工作温度	-40℃~+125℃
