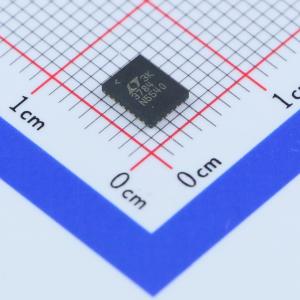

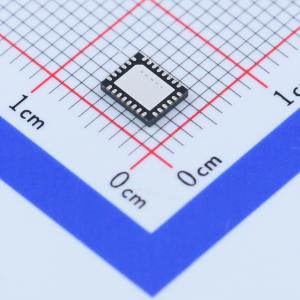

温馨提醒：图片仅供参考，商品以实物为准

LTC3784IUFD#PBF

60V 多相同步升压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 带PassThru的60V多相同步升压控制器
品牌名称: ADI(亚德诺)
商品型号: LTC3784IUFD#PBF
商品编号: C107894
商品封装: QFN-28-EP(4x5)
包装方式: 管装
商品毛重: 0.359克(g)

商品参数

商品概述

LTC3784是一款高性能多相单输出同步升压转换器控制器，可驱动两个异相的N沟道功率MOSFET级。多相操作减少了对输入和输出电容的要求，并且与单相等效电路相比，允许使用更小的电感器。同步整流提高了效率，降低了功率损耗，减轻了散热要求，简化了高功率升压应用。 4.5V至60V的输入电源范围涵盖了广泛的系统架构和电池类型。当由升压转换器的输出或其他辅助电源偏置时，LTC3784在启动后可在低至2.3V的输入电源下工作。工作频率可在50kHz至900kHz范围内设置，或使用内部PLL同步到外部时钟。多相操作允许将LTC3784配置为2相、3相、4相、6相和12相操作。 SS引脚在启动期间对输出电压进行斜坡控制。PLLIN/MODE引脚在轻载时选择突发模式操作、脉冲跳跃模式或强制连续模式。

商品特性

多相操作减少所需的输入和输出电容以及电源引起的噪声
同步操作实现最高效率并减少散热
宽VIN范围：4.5V至60V（绝对最大65V）
启动后可低至2.3V工作
输出电压高达60V
±1%的1.200V参考电压
RSENSE或电感DCR电流检测
同步MOSFET具备100%占空比能力
低静态电流：28μA
可锁相频率（75kHz至850kHz）
可编程固定频率（50kHz至900kHz）
电源正常输出电压监控
低关断电流，IQ<4μA
内部LDO通过VBIAS或EXTVCC为栅极驱动器供电
具有散热增强功能的低外形28引脚4mmx5mm QFN封装和窄体SSOP封装

应用领域

工业
汽车
医疗

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(73个/管，最小起订量 1 个)

个

起订量：1 个73个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~60V
	输出电流	-
	开关频率	760kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	升压式
	静态电流(Iq)	28uA
	开关管(内置/外置)	外置
	输出类型	可调
