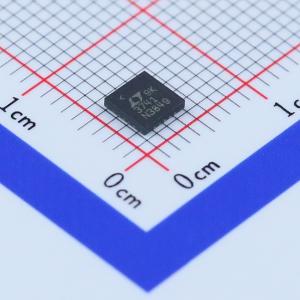

温馨提醒：图片仅供参考，商品以实物为准

LT3741IUF#PBF

高功率、恒定电流、恒定电压、降压型控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT3741和LT3741-1是固定频率同步降压型DC/DC控制器，旨在精确调节高达20A的输出电流。平均电流模式控制器可在0V至（VIN - 2V）的宽输出电压范围内维持电感电流调节。调节后的电流由CTRL引脚的模拟电压和外部检测电阻设定
品牌名称: ADI(亚德诺)
商品型号: LT3741IUF#PBF
商品编号: C107890
商品封装: QFN-20-EP(4x4)
包装方式: 管装
商品毛重: 0.116克(g)

商品参数

商品概述

LT3741 和 LT3741-1 是固定频率的同步降压 DC/DC 控制器，设计用于精确调节高达 20A 的输出电流。平均电流模式控制器能够在 0V 到 (VIN - 2V) 的宽输出电压范围内保持电感电流调节。受控电流通过 CTRL 引脚上的模拟电压和外部检测电阻设定。由于其独特的拓扑结构，LT3741 能够提供和吸收电流。如果不需要吸收电流，或者用于并联应用，请使用 LT3741-1。受控电压和过压保护通过从输出到 FB 引脚的分压器设置。软启动功能允许在启动过程中逐渐增加受控电流。开关频率可以通过 RT 引脚上的外部电阻或通过 SYNC 引脚和外部时钟信号编程，在 200kHz 到 1MHz 之间调整。

其他特性包括与 CTRL 引脚配合使用的精确外部参考电压、允许编程 UVLO 滞后的精确 UVLO/EN 引脚以及热关断功能。

商品特性

控制引脚提供精确的稳压输出电流控制
±1.5% 电压调节精度
±G% 电流调节精度
6V 至 36V 输入电压范围
宽输出电压范围，最高可达 (V_N-2V)
平均电流模式控制
<1μA 关断电流
最高可达 94% 效率
附加引脚用于负载电流的热控制
热增强型 4mmx4mm QFN 和 20 引脚 FE 封装

应用领域

通用型工业用
超级电容充电
需要极强短路保护和/或精确输出电流限制的应用
恒流或恒压源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~36V
	输出电流	20A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	外置
	输出类型	可调
