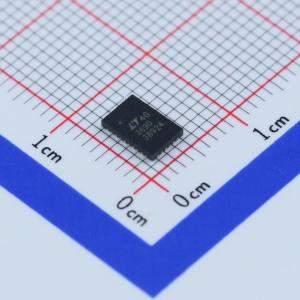

温馨提醒：图片仅供参考，商品以实物为准
LT3690EUFE#PBF
36V 4A 1.5MHz 同步降压开关稳压器
- 描述
- LT3690是一款36V输入范围、4A最大输出电流、1.5MHz开关频率的同步降压开关稳压器。它具有低静态电流（70μA）、高效率内部同步开关（30mΩ）、低纹波突发模式操作等功能。适用于汽车系统、工业电源和分布式电源调节等应用。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3690EUFE#PBF
- 商品编号
- C107884
- 商品封装
- QFN-26(4x6)
- 包装方式
- 管装
- 商品毛重
- 10克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.9V~36V | |
| 输出电压 | 800mV~20V | |
| 输出电流 | 4A | |
| 开关频率 | 170kHz~1.5MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
LT3690是一款可调频率的单片降压开关调节器，可以接受高达36V的输入电压。集成了一个高效率的90mΩ开关、升压二极管以及必要的振荡器、控制和逻辑电路。内部30mΩ同步功率开关提高了效率，并消除了对外部肖特基箝位二极管的需求。采用电流模式拓扑结构以实现快速瞬态响应和良好的环路稳定性。关断时，输入电源电流降至1µA以下。低纹波突发模式在保持低输出电流下的高效率的同时，在典型应用中将输出纹波保持在15mV以下。
LT3690具有稳健的操作性能且易于配置。通过在UVLO引脚上使用电阻分压器，可以编程设置欠压锁定。当VOUT达到编程输出电压的90%时，电源良好标志会发出信号。保护电路检测功率开关中的电流，以防止LT3690出现短路情况。频率回折和热关断提供了额外的保护。LT3690采用4mm x 6mm QFN封装，带有裸露垫片以降低热阻。
应用领域
- 汽车相关系统
- 工业用品
- 分布式供电调节
