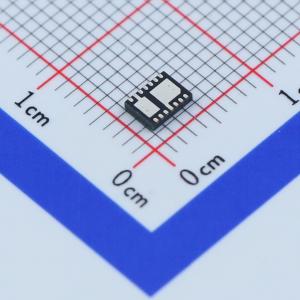

温馨提醒：图片仅供参考，商品以实物为准
LT3681EDE#TRPBF
具集成电源肖特基二极管的 36V、2A、2.8MHz 降压型开关稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3681EDE#TRPBF
- 商品编号
- C107883
- 商品封装
- DFN-14(3x4)
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~34V | |
| 输出电压 | 1.265V~20V | |
| 输出电流 | 2A | |
| 开关频率 | 2.8MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LT3681是一款可调频率（300kHz至2.8MHz）的单片降压开关稳压器，可接受高达34V（最大36V）的输入电压。芯片上集成了一个高效的0.18Ω开关、一个升压肖特基二极管以及必要的振荡器、控制和逻辑电路。LT3681集成了一个非专用功率肖特基二极管，以最小化解决方案尺寸。采用电流模式拓扑，实现快速瞬态响应和良好的环路稳定性。低纹波突发模式操作在低输出电流时保持高效率，同时在典型应用中使输出纹波低于15mV。此外，当VOUT高于3V时，LT3681可通过从输出端获取偏置电流来进一步提高低输出电流效率。关断模式可将输入电源电流降至小于1µA，而RUN/SS引脚上的电阻和电容可提供受控的输出电压斜坡（软启动）。当VOUT达到编程输出电压的90%时，电源良好标志发出信号。LT3681采用14引脚4mm x 3mm DFN封装，带有裸露焊盘，具有低热阻。
商品特性
- 宽输入电压范围：工作电压3.6V至34V，最大36V
- 最大输出电流2A
- 低纹波突发模式操作：在12V₁ₙ至3.3Vₒᵤₜ时I₀为50μA，输出纹波 < 15mVP - P
- 可调开关频率：300kHz至2.8MHz
- 低关断电流：I₀ < 1μA
- 集成升压二极管
- 集成功率肖特基二极管
- 电源良好标志
- 饱和开关设计：导通电阻0.18Ω
- 1.265V反馈参考电压
- 输出电压：1.265V至20V
- 软启动功能
- 小型14引脚热增强型（4mm x 3mm）DFN封装
应用领域
- 汽车电池稳压
- 便携式产品供电
- 分布式电源稳压
- 工业电源
- 墙式变压器稳压
