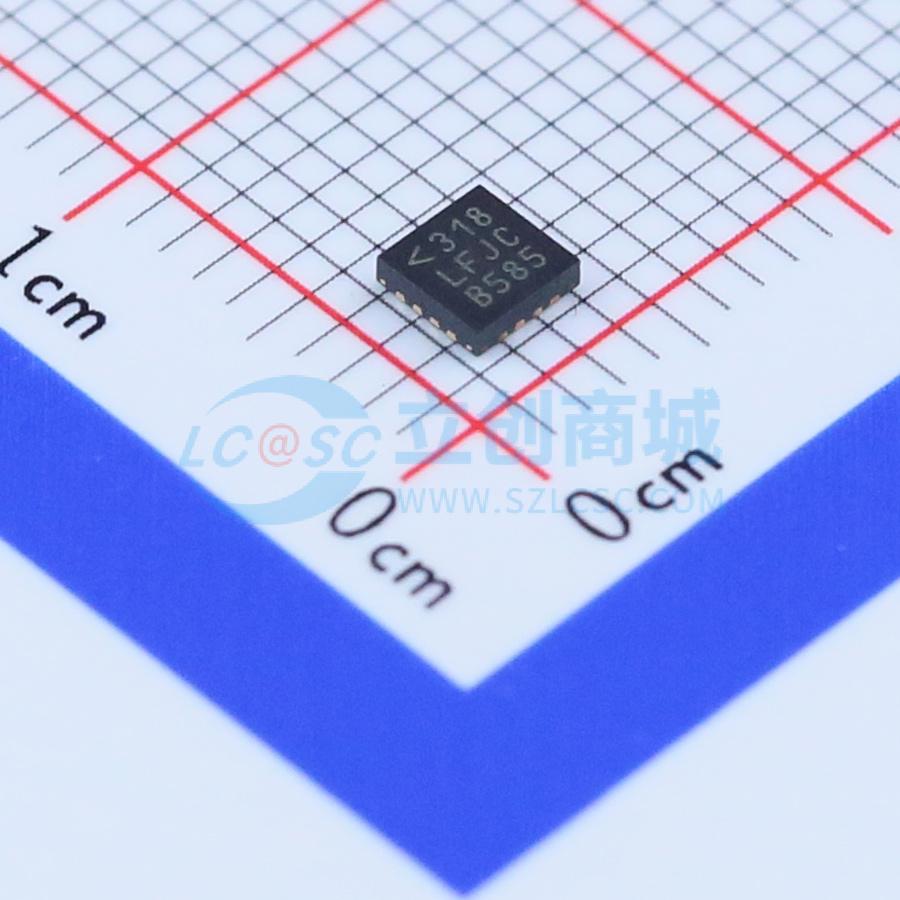

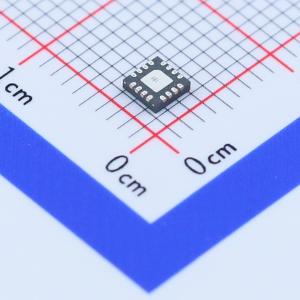

LTC3601EUD#PBF

1.5A、15V 单片式同步降压型稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3601是一款高效、单片式同步降压稳压器，采用可锁相的受控导通时间、电流模式架构，能够提供高达1.5A的输出电流。其工作电源电压范围为4V至15V，适用于广泛的电源应用。通过外部电阻可将工作频率编程设置在800kHz至4MHz之间，从而能够使用小型表面贴装电感器
品牌名称: ADI(亚德诺)
商品型号: LTC3601EUD#PBF
商品编号: C107866
商品封装: QFN-16-EP(3x3)
包装方式: 管装
商品毛重: 0.175克(g)

商品参数

商品概述

LTC3601是一款高效的单片同步降压稳压器，采用可锁相的控制导通时间、电流模式架构，能够提供高达1.5A的输出电流。其工作电源电压范围为4V至15V，适用于广泛的电源应用。

工作频率可通过外部电阻编程设置在800kHz到4MHz之间，这使得可以使用小型表面贴装电感。对于对开关噪声敏感的应用，LTC3601可以在相同频率范围内进行外部同步。内部锁相环将顶部功率MOSFET的导通时间与内部或外部时钟对齐。这种独特的恒定频率/控制导通时间架构非常适合要求高开关频率和快速瞬态响应的高压降比应用。

LTC3601提供了两种工作模式：突发模式操作和强制连续模式，以允许用户针对特定应用优化输出电压纹波、噪声和轻载效率。通过选择突发模式操作可以实现最大轻载效率，而强制连续模式则提供最小输出纹波和恒定频率操作。

应用领域

分布式电源系统
锂离子电池供电仪器
负载点电源供应

数据手册PDF

放大查看下载PDF

优惠活动

8.9折

购买数量

(121个/管，最小起订量 1 个)

个

起订量：1 个121个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~15V
	输出电压	600mV~14.52V
	输出电流	1.5A
	开关频率	4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
