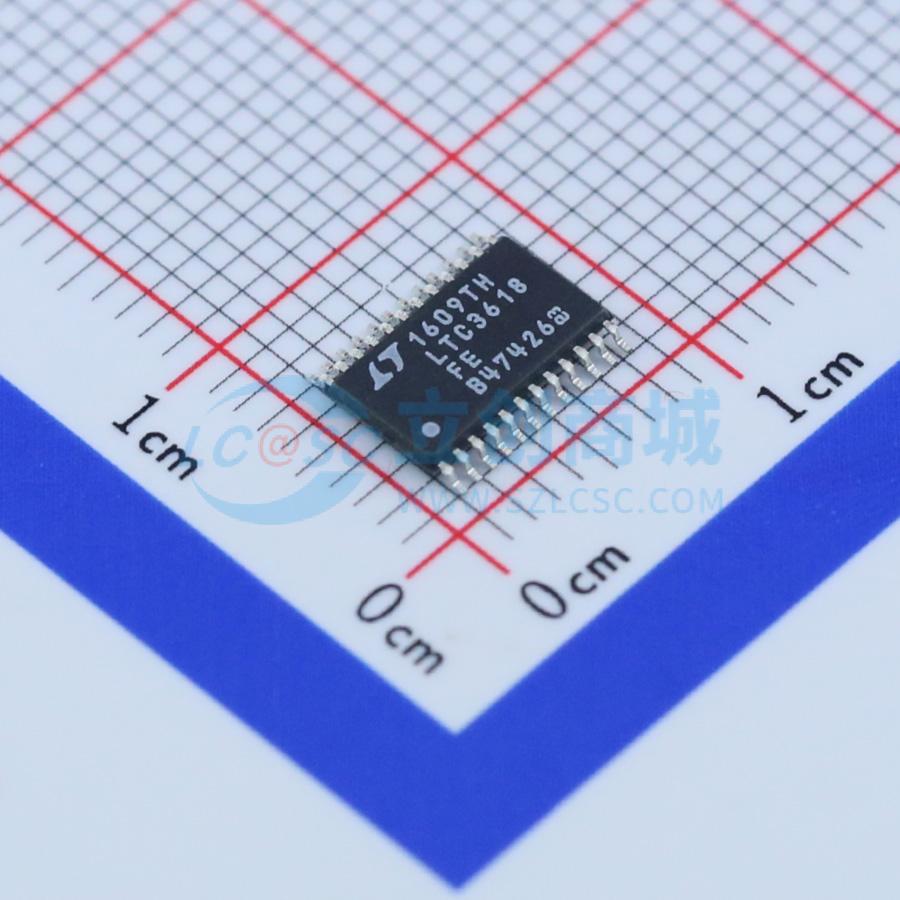

LTC3618EFE#PBF

降压型 3A 2.25V~5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3618是一款采用电流模式、固定频率架构的双路同步降压型稳压器。它提供了一个完整的DDR解决方案，输入电压范围为2.25V至5.5V。第一个降压型稳压器的输出可提供高精度的VDDQ电源
品牌名称: ADI(亚德诺)
商品型号: LTC3618EFE#PBF
商品编号: C107871
商品封装: TSSOP-24-EP
包装方式: 管装
商品毛重: 0.322克(g)

商品参数

商品概述

LTC3618 是一款采用电流模式、恒定频率架构的双同步降压调节器。它提供了一个完整的 DDR 解决方案，输入电压范围为 2.25V 至 5.5V。第一个降压调节器的输出提供高精度的 VDDQ 电源。一个缓冲参考在 VDDQIN 的 50% 处生成 VTTR，并驱动高达 ±10mA 的负载。第二个调节器生成 DDR 终止电压 (VTTR)，等于 VTTR。两个调节器都能在 1MHz 的开关频率下提供 ±3A 的负载电流。

工作频率可通过外部编程设置，最高可达 4MHz，允许使用小型表面贴装电感。可以选择两个通道之间的相移为 0°、90° 或 180°，以最小化输入电流纹波。对于对开关噪声敏感的应用，LTC3618 可以同步到最高 4MHz 的外部时钟。

LTC3618 提供无引脚 24 引脚 4mm x 4mm QFN 和热增强型 24 引脚 TSSOP 封装。

商品特性

DDR电源、端接和参考
高效率：高达94%
双输出，输出电流能力±3A
输入电压范围2.25V至5.5V
输出电压精度±1%
输出电压低至0.5V
关机电流≤1µA
VΠR=VDQIN/2, VFB2=VΠR
可调开关频率高达4MHz
内部或外部补偿
通道间可选0°/90°/180°相移
VDDQ的内部或外部软启动，VTT的内部软启动
电源良好状态输出
低剖面4mm x 4mm QFN-24和TSSOP-24封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.25V~5.5V
	输出电流	3A
	开关频率	2.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	1uA
	开关管(内置/外置)	内置
	输出类型	可调
