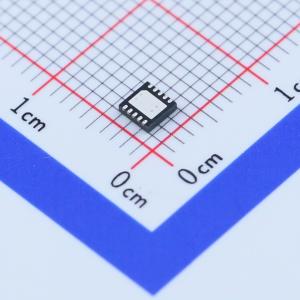

温馨提醒：图片仅供参考，商品以实物为准

LTC3536IDD#PBF

1A、低噪声、降压-升压型 DC/DC 转换器

品牌名称: ADI(亚德诺)
商品型号: LTC3536IDD#PBF
商品编号: C107857
商品封装: DFN-10-EP(3x3)
包装方式: 管装
商品毛重: 0.5克(g)

商品参数

商品概述

LTC3536是一款宽输入电压范围、固定频率的同步降压-升压型DC/DC转换器，可在高于、低于或等于稳压输出电压的输入电压下工作。LTC3536采用的拓扑结构可实现低噪声运行，非常适合射频和精密测量应用。该器件可提供高达1A的连续输出电流，内部集成两个N沟道和两个P沟道MOSFET开关。通过外部电阻可将开关频率编程至最高2MHz，且振荡器可与外部时钟同步。在突发模式下，静态电流仅为32µA，可最大限度延长便携式应用中的电池续航时间。突发模式可由用户控制，能提高轻载时的效率。其他特性包括1µA关断电流、内部软启动、过温保护和电流限制。LTC3536提供12引脚散热增强型MSOP和10引脚（3mmx3mm）DFN封装。

商品特性

输入电压高于、低于或等于输出电压时均可稳压输出
输入和输出电压范围为1.8V至5.5V
当VIN ≥ 3V、VO = 3.3V时，连续输出电流可达1A
输出电压精度为±1%
低噪声降压-升压架构
效率高达95%
频率可在300kHz至2MHz之间编程
振荡器可同步
突发模式：静态电流32µA
内部1ms软启动
关断时输出断开
关断电流：1µA
短路保护
小型散热增强型12引脚MSOP和10引脚（3mmx3mm）DFN封装

应用领域

无线库存终端
手持式医疗仪器
无线定位器
麦克风
超级电容器备用电源

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(121个/管，最小起订量 1089 个)

个

起订量：1089 个121个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	1.8V~5.5V
	输出电流	1A
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
