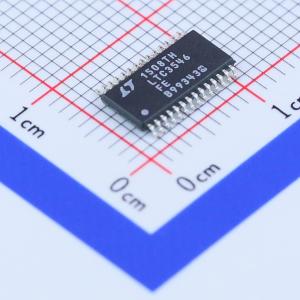

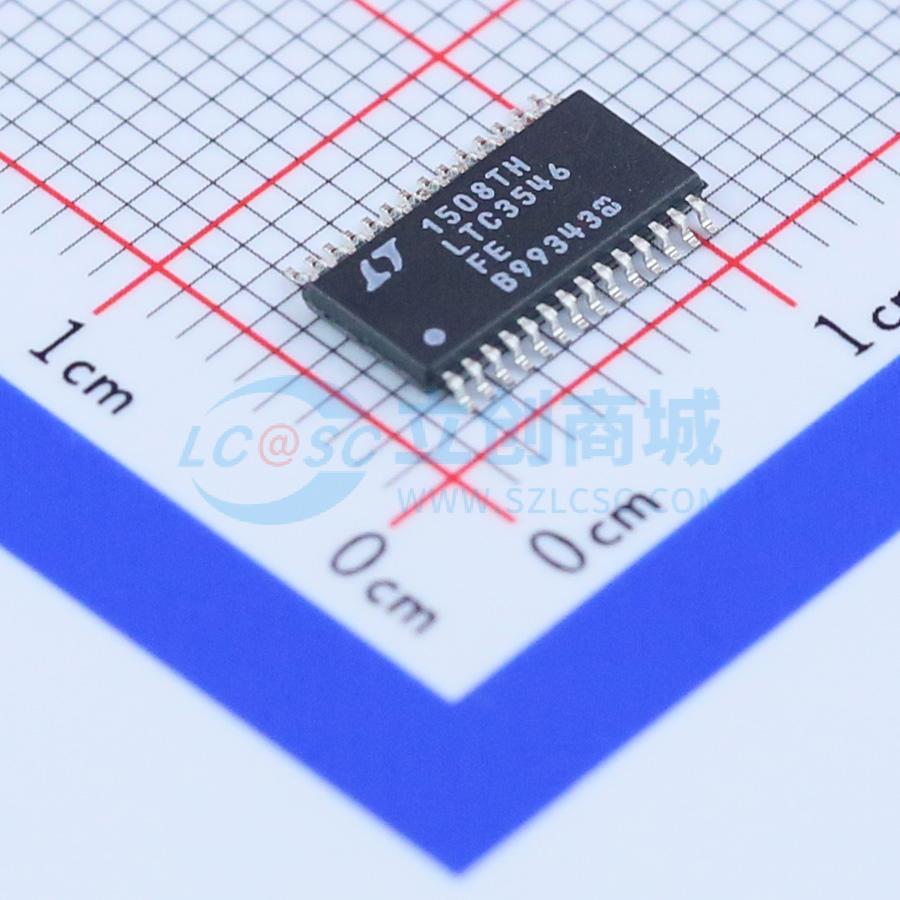

LTC3546IFE#PBF

LTC3546是一款适用于中等功率应用的双路、恒定频率、同步降压DC/DC转换器。设计包括2A和1A的主要输出开关。除了2A/1A的能力外，还可以将一个1A的从属输出开关外部连接到任一主要输出，以产生3A/1A或2A/2A的双路调节器配置。

电源工作范围为2.25V至5.5V。开关频率可设置为2.25MHz，可调范围从0.75MHz到4MHz，或者可以与外部时钟同步。每个输出均可在0.6V至5V之间调节，并且具有上电时的输出跟踪功能。内部同步低RDS(ON)功率开关提供了高效率，无需外部肖特基二极管。

用户可选择的工作模式（突发模式操作、脉冲跳过模式和强制连续模式）允许在纹波噪声和功率效率之间进行权衡。突发模式操作在轻负载下提供高效率。脉冲跳过模式在轻负载下提供低纹波噪声。

• 输入电压范围：2.25V至5.5V
• 输出电压范围：0.6V至5V
• 可编程频率操作：2.25MHz，或在0.75MHz至4MHz之间可调
• 低RDS(ON)内部开关
• 高效率：高达96%
• 无需肖特基二极管
• 短路保护
• 电流模式操作，具有出色的线路和负载瞬态响应
• 低纹波突发模式操作（30mVPP），I0=160μA
• 超低关断电流：<1μA
• 低压差操作：100%占空比
• 每个通道的电源良好输出
• 外部或内部可编程突发电平
• 外部或内部软启动或电源跟踪
• 提供热增强型28引脚（4mm x 5mm）QFN和TSSOP封装

• 网本/超移动个人电脑（UMPC）
• PC卡
• 无线和DSL调制解调器
• 负载点DC/DC转换
