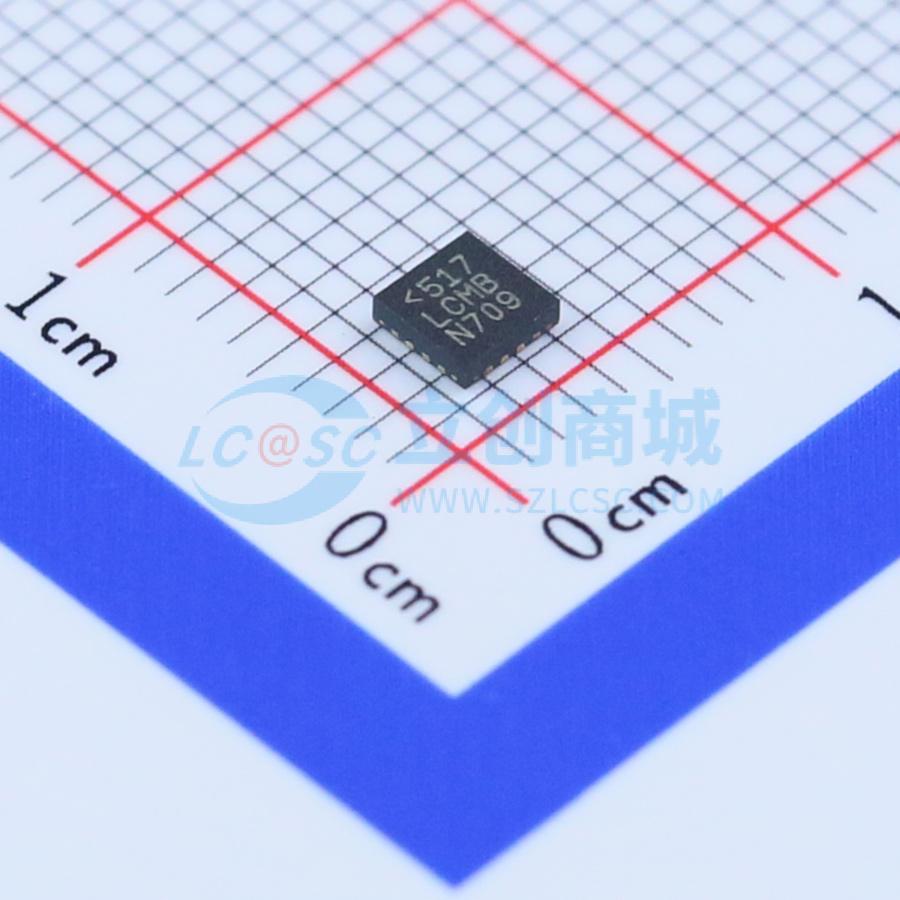

温馨提醒：图片仅供参考，商品以实物为准
LTC3559EUD#PBF
具双路降压型稳压器的线性 USB 电池充电器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC3559EUD#PBF
- 商品编号
- C107861
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4.3V~5.5V | |
| 最大充电电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 充电饱和电压 | 4.2V | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
LTC3559/LTC3559-1 是带有双高效降压稳压器的 USB 电池充电器。这些器件非常适合为需要多个电源轨的单节锂离子/聚合物手持应用供电。 电池充电电流通过 PROG 引脚和 HPWR 引脚进行编程，BAT 引脚的充电能力最高可达 950mA。电池充电器具有一个用于温度合格充电的 NTC 输入。CHRG 引脚允许在充电过程中持续监控电池状态。内部定时器控制充电器终止充电。 每个单片同步降压稳压器可提供高达 400mA 的输出电流，同时在整个锂离子/聚合物电池电压范围内的工作效率超过 90%。MODE 引脚提供了灵活性，可将两个降压稳压器置于节能突发模式或低噪声脉冲跳跃模式。 LTC3559/LTC3559-1 采用低外形、散热增强型 16 引脚（3mm×3mm）QFN 封装。
商品特性
- 独立 USB 充电器
- 可通过单个电阻编程高达 950mA 的充电电流
- HPWR 输入选择编程充电电流的 20% 或 100%
- 用于温度合格充电的 NTC 输入
- 内部定时器终止充电
- 坏电池检测
- CHRG 指示 C/10 或超时
- 400mA 输出电流
- 2.25MHz 恒定频率工作
- 关断时零电流
- 低噪声脉冲跳跃操作或节能突发模式操作
- 低空载静态电流：35μA
- 采用低外形、散热增强型 16 引脚 3mm×3mm QFN 封装
应用领域
- 基于 SD/闪存的 MP3 播放器
- 低功耗手持应用
交货周期
订货25-27个工作日购买数量
(121个/圆盘，最小起订量 1089 个)个
起订量：1089 个121个/圆盘
