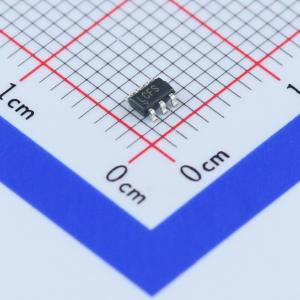

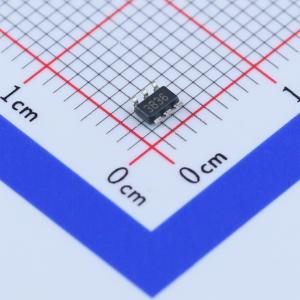

温馨提醒：图片仅供参考，商品以实物为准

LTC3542ES6#PBF

2.25MHz 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3542 是一款高效率的单片同步降压转换器,采用恒定频率电流模式架构。该转换器的工作电压范围为 2.5V 至 5.5V,峰值开关电流为 1000mA。其内部电源开关经过优化,无需外部肖特基二极管,可实现高效率和低输出纹波。
品牌名称: ADI(亚德诺)
商品型号: LTC3542ES6#PBF
商品编号: C107859
商品封装: TSOT-23-6
包装方式: 管装
商品毛重: 0.256克(g)

商品参数

商品概述

LTC3542 是一款高效率单片同步降压转换器，采用恒定频率、电流模式架构。工作时的电源电流仅为 26μA，在关断状态下降至 <1μA。2.5V 至 5.5V 的输入电压范围使 LTC3542 非常适合单节锂离子电池供电的应用。100% 占空比提供了低压差操作，延长了便携式系统的电池寿命。输出电压可调范围为 0.6V 至 VIN。内部功率开关经过优化，提供了高效率，并消除了对外部肖特基二极管的需求。

开关频率内部设定为 2.25MHz，允许使用小型表面贴装电感和电容，并且可以通过 MODE/SYNC 引脚与外部时钟信号同步，外部时钟信号的频率范围为 1MHz 至 3MHz。LTC3542 特别设计用于与陶瓷输出电容配合使用，实现了非常低的输出电压纹波和小的 PCB 尺寸。

商品特性

高效率：高达96%
高峰值开关电流：1000mA
低输出纹波（典型值<20mV_P-P）
突发模式工作：仅26μA
极低的静态电流：仅26μA
输入电压范围：2.5V至5.5V
2.25MHz恒定频率工作
1MHz至3MHz外部频率同步
低压差工作：100%占空比
不需要肖特基二极管
内部软启动限制浪涌电流
0.6V基准允许低输出电压
关断模式下的电源电流<1μA
±2%输出电压精度
电流模式工作，具有出色的线路和负载瞬态响应
过温保护
提供6引脚2mm x 2mm DFN和小型TSOT封装

应用领域

手机
无线和DSL调制解调器
数码相机
MP3播放器
PDA及其他手持设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	-
	开关频率	-
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	26uA
	开关管(内置/外置)	内置
	输出类型	-
