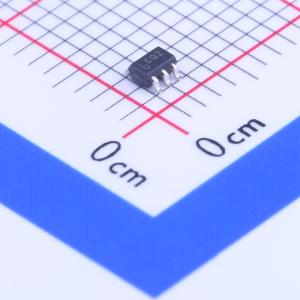

LTC3525ESC6-3.3#PBF

具备输出断开功能的400mA微功耗同步升压型DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3525 - 3/LTC3525 - 3.3/LTC3525 - 5是高效同步升压型DC/DC转换器，具备输出断开功能，可在低至0.85V的输入电压下启动。在单节或双节碱性电池或锂离子电池应用中，它们为电荷泵提供了一种紧凑、高效的替代方案，仅需三个小型外部元件。LTC3525提供3V、3.3V或5V的固定输出电压
品牌名称: ADI(亚德诺)
商品型号: LTC3525ESC6-3.3#PBF
商品编号: C107856
商品封装: SC-70-6(SOT-363)
包装方式: 管装
商品毛重: 0.026克(g)

商品参数

商品概述

LTC3525-3/LTC3525-3.3/LTC3525-5 是高效率同步升压DC/DC转换器，具有输出断开功能，可以在低至0.85V的输入电压下启动。它们为单节或双节碱性电池或锂离子电池应用提供了紧凑、高效率的替代方案，仅需三个小型外部元件。LTC3525提供3V、3.3V或5V的固定输出电压。

包括一个0.5Ω的N沟道MOSFET开关和一个0.8Ω的P沟道同步整流器。根据负载情况，峰值开关电流范围从150mA到400mA，从而提高了效率。静态电流仅为7µA，最大限度地延长了便携式应用中的电池寿命。

其他特性还包括<1µA的关断电流、抗振铃控制和热关断。LTC3525采用小巧的6引脚SC70封装。

商品特性

最高可达95%的效率
输出断开和浪涌电流限制
固定输出电压为3V、3.3V或5V
从1V输入时，提供65mA的电流
从1V输入时，在3.3V下提供60mA的电流；或从1.8V输入时，在3.3V下提供140mA的电流
从3V输入时，在5V下提供175mA的电流
突发模式操作：7μA
仅需三个外部组件
V_N > V_0 操作
关断电流<1μA
抗振铃控制
短路和过热保护
非常低的高度仅为1mm
微小的6引脚SC70封装

应用领域

便携式媒体播放器
便携式仪器
血糖仪
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(95个/管，最小起订量 1 个)

个

起订量：1 个95个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1V~4.5V
	输出电压	3.3V
	输出电流	400mA
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	7uA
	开关管(内置/外置)	内置
	输出类型	固定
