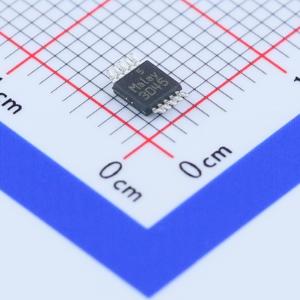

LT3502EMS#PBF

采用 2mm x 2mm DFN 封装的 1.1MHz/2.2MHz、500mA 降压型稳压

品牌名称: ADI(亚德诺)
商品型号: LT3502EMS#PBF
商品编号: C107848
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.16克(g)

商品参数

商品概述

LT3502/LT3502A 是带有内部500mA功率开关的电流模式PWM降压DC/DC转换器，采用小巧的8引脚2mm x 2mm DFN和10引脚MS10封装。宽输入电压范围为3V至40V，使得LT3502/LT3502A适用于从多种电源进行稳压，包括24V工业电源和汽车电池。其高工作频率允许使用小型、低成本的电感器和电容器，从而实现非常小的解决方案。高于AM频段的恒定频率避免了对无线电接收的干扰，使LT3502A特别适合汽车应用。逐周期电流限制和频率折返提供了对短路输出的保护。软启动和频率折返消除了启动过程中的输入电流浪涌。DA电流检测在故障条件下提供了进一步的保护。内部升压二极管减少了元件数量。

商品特性

输入电压范围：3V 至 40V
输出电流：500mA
开关频率：2.2MHz（LT3502A），1.1MHz（LT3502）
反馈电压：800mV
短路保护
软启动
低关断电流：<2µA
内部补偿
内置升压二极管
增强散热的2mm x 2mm 8引脚DFN和10引脚MS10封装

应用领域

汽车系统
电池供电设备
墙式变压器调节
分布式电源调节

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~40V
	输出电压	-
	输出电流	500mA
	开关频率	1.1MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
