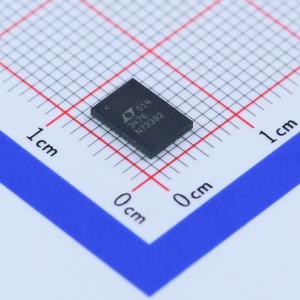

温馨提醒：图片仅供参考，商品以实物为准
LT3476EUHF#PBF
高电流四通道输出 LED 驱动器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3476EUHF#PBF
- 商品编号
- C107842
- 商品封装
- QFN-38-EP(7x5)
- 包装方式
- 管装
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 200kHz~2MHz | |
| 通道数 | 4 | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | 降压-升压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
LT3476是一款四通道输出DC/DC转换器，专为用作一个驱动高电流LED的恒定电流源而设计。固定频率、电流模式架构可在一个很宽的电源和输出电压范围内实现稳定的运作。一个频率调节引脚允许用户在200kHz至2MHz的范围内设置开关频率，以优化效率和外部元件尺寸。
LT3476在LED的高压侧检测输出电流。高压侧电流检测是灵活性最高的LED驱动方案；可提供降压、升压或降压 - 升压型配置。在105mV的全标度值条件下，将每个电流监视器门限的准确度修整至2.5%以内。用户能够利用一个外部检测电阻器来设置每个通道的输出电流范围。4个稳压器均由对应通道的PWM信号来独立操作。该PWM功能可精准地调节LED信号源的混色或调光比。可实现高达1000:1的调光比。
商品特性
- TrueColorPWMTM调光可提供高达1000:1的调光比
- 采用高压侧检测的LED电流调节
- VADJ引脚可在10mV至120mV的范围内准确地设定LED电流检测门限
- 具1.5A·36V内部NPN开关的4个独立驱动器通道
- 频率调节引脚：200kHz至2MHz
- 高效率转换 = 效率高达96%
- 开路LED保护
- 低静态电流在运行模式中为22mA，在停机模式中 < 10μA
- 宽ΔVIN范围：2.8V至16V
- 耐热增强型38引脚5mm×7mm QFN封装
应用领域
- RGGB照明
- TFT LCD背面照明
- 恒定电流源
