LT3486EFE#PBF

具宽调光范围的双通道 1.3A 白光 LED 升压型转换器

品牌名称: ADI(亚德诺)
商品型号: LT3486EFE#PBF
商品编号: C107847

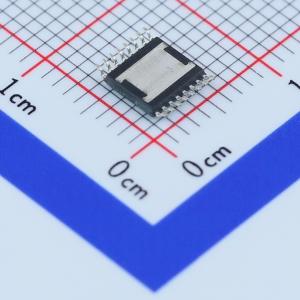

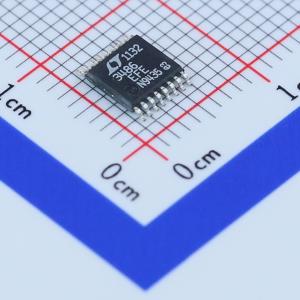

商品封装: TSSOP-16-EP
包装方式: 管装
商品毛重: 0.6克(g)

商品参数

商品概述

LT3486是一款双升压DC/DC转换器，专门设计用于从单个锂离子电池以恒定电流驱动最多16个白色LED（每个转换器串联8个）。LED的串联连接提供了相同的LED电流，从而实现了均匀的亮度。这两个独立的转换器能够驱动不对称的LED串。

通过各自的CTRL引脚可以独立控制两个LED串的调光。内部调光系统允许通过向各自的PWM引脚提供PWM信号将调光范围扩展到1000:1。LT3486的工作频率可以通过外部电阻在200kHz至2.5MHz范围内设置。低至200mV的反馈电压（±3%精度）减少了电流设置电阻中的功率损耗，提高了效率。其他特性包括在断开LED时限制输出电压和过温保护。

LT3486有节省空间的16引脚DFN（5mm x 3mm x 0.75mm）和16引脚增强散热TSSOP封装可供选择。

应用领域

笔记本电脑显示屏
手机用LED摄像灯
汽车仪表盘照明

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(95个/管，最小起订量 1045 个)

个

起订量：1045 个95个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.5V~24V
	开关频率	2.2MHz
	通道数	2

	属性	参数值
	输出电流	1.3A
	调光	PWM
	拓扑结构	升压
	工作温度	-40℃~+85℃
