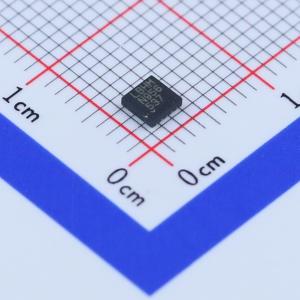

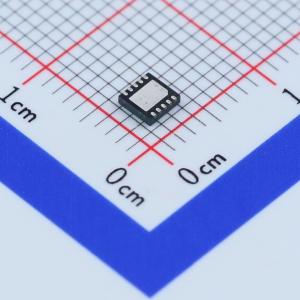

温馨提醒：图片仅供参考，商品以实物为准

LT3471EDD#PBF

双通道1.3A、1.2MHz升压/负输出转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT3471双通道开关稳压器将两个42V、1.3A开关与能够在至地电位的条件下进行检测的误差放大器组合在一起,提供了升压和负输出转换功能。低VCESAT双极型开关使得该器件能够在占板面积很小的情况下提供高电流输出。开关频率为1.2MHz,允许采用纤巧、低成本且扁平的电感器和电容器。采用可编程软起动功能消除了启动期间的高浪涌电流,此时,一个外部RC用于设定电流斜坡速率。恒定频率电流模式PWM架构的运用产生了易于滤除的可预测低输出噪声。
品牌名称: ADI(亚德诺)
商品型号: LT3471EDD#PBF
商品编号: C107839
商品封装: DFN-10-EP(3x3)
包装方式: 管装
商品毛重: 0.5克(g)

商品参数

商品概述

双通道开关稳压器将两个42V、1.3A开关与能够在至地电位的条件下进行检测的误差放大器组合在一起，从而提供了升压和负输出转换功能。低VCESAT双极型开关使得该器件能够在占板面积很小的情况下提供高电流输出。开关频率为1.2MHz，因而允许采用纤巧、低成本且扁平的电感器和电容器。采用可编程软起动功能消除了启动期间的高浪涌电流，此时，一个外部RC用于设定电流斜坡速率。恒定频率电流模式PWM架构的运用产生了易于滤除的可预测低输出噪声。

开关的额定电压为42V，从而使得该器件成为高达±40V的升压型转换器以及SEPIC和反激式设计的理想选择。在一个SEPIC设计中，每个通道均可从一个3.3V电源产生5V/630mA的输出，或从四节碱性电池产生5V/510mA的输出。该器件可被配置成两个升压转换器、一个升压转换器和一个负输出转换器或两个负输出转换器。

采用扁平（高度仅0.75mm）10引脚3mm×3mm DFN封装。

商品特性

1.2MHz开关频率
低VcESAT开关：330mV/1.3A
高输出电压：高达40V
宽输入范围：2.4V至16V
负输出转换能力
可从3.3V输入提供5V/630mA输出
可从5V输入提供12V/320mA输出
可从5V输入提供 -12V/200mA输出
采用纤巧型表面贴装元件
低停机电流：<1μA
扁平(高度仅0.75mm)10引脚3mm×3mm DFN封装

应用领域

有机LED电源
数码相机
白光LED电源
蜂窝电话
医疗诊断设备
本机±5V或±12V电源
TFT-LCD偏置电源
xDSL电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.4V~16V
	输出电压	-
	输出电流	1.3A
	开关频率	1MHz~1.4MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	反相式；升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
