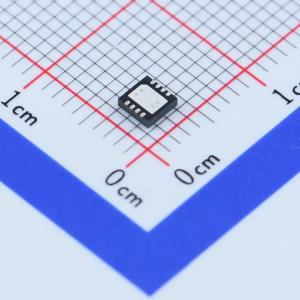

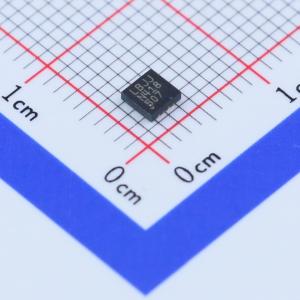

温馨提醒：图片仅供参考，商品以实物为准

LT3473EDD#PBF

内置肖特基二极管的微功率1A升压型转换器

描述: LT3473/LT3473A是采用扁平DFN封装、具有集成肖特基二极管和输出断接电路的微功率升压型DC/DC转换器。内部1A开关允许器件在高达80mA的电流条件下从单节锂离子电池输送25V输出,而自动突发模式操作则可在轻负载条件下保持效率。
品牌名称: ADI(亚德诺)
商品型号: LT3473EDD#PBF
商品编号: C107840
商品封装: DFN-8-EP(3x3)
包装方式: 管装
商品毛重: 0.262克(g)

商品参数

商品概述

LT3473/LT3473A是采用扁平DFN封装、具有集成肖特基二极管和输出断接电路的微功率升压型DC/DC转换器。小封装尺寸、高集成度以及纤巧型SMT元件的使用造就了一个占板面积不足50mm²的解决方案外形尺寸。内部1A开关允许器件在高达80mA的电流条件下从单节锂离子电池输送25V输出，而自动突发模式操作则可在轻负载条件下保持效率。一个辅助基准输人(CTRL)使得用户能够采用任何较低的数值来取代内部1.25V反馈基准，从而在操作期间实现输出电压的全面控制。当输出电压达到终值的90%时，PGOOD引脚将吸收电流。 LT3473A包括两个NPN晶体管，用于从输出生成中间偏置电压，并采用12引脚(4mm×3mm) DFN封装。LT3473不包含这些NPN晶体管，采用8引脚(3mm×3mm) DFN封装。性能稳固的36V开关和输出断接电路使得能够采用简单的升压拓扑结构来轻松生成高达34V的输出。

商品特性

纤巧的解决方案外形尺寸
静态电流：在工作模式时为150uA (VIN = 3.6V, VOUT = 15V，无负载)，在停机模式时为1uA
内部1A、36V开关
集成肖特基二极管
集成PNP输出断接
内部基准替代引脚
PGOOD(电源良好)引脚
可从3.6V输人获得25V/80mA输出
用于获得中间偏置电压的辅助NPN晶体管(LT3473A)
在轻负载条件下执行自动突发模式(Burst Mode)操作
恒定开关频率：1.2MHz
热停机
输人范围：2.2V至16V
扁平(3mm×3mm) DFN 封装(LT3473)
扁平(4mm×3mm) DFN封装(LT3473A)

应用领域

OLED偏置
CCD偏置

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(121个/管，最小起订量 1089 个)

个

起订量：1089 个121个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.2V~16V
	输出电压	-
	输出电流	-
	开关频率	1.2MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
