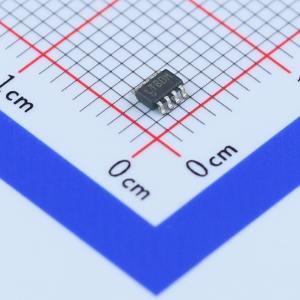

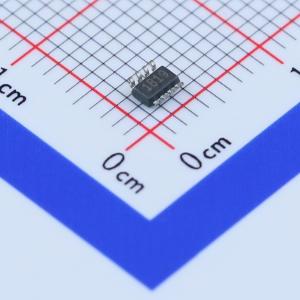

温馨提醒：图片仅供参考，商品以实物为准

LT3470ETS8#PBF

微功率降压调节器，集成升压和捕获二极管

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT3470是一款微功耗降压型DC/DC转换器，它将一个300mA的功率开关、续流二极管和升压二极管集成到3mmx2mm的DD和ThinSOT超薄封装中。LT3470结合了突发模式和连续工作模式，允许使用小型电感和电容，同时为高达200mA的负载提供低纹波输出。凭借4V至40V的宽输入范围，LT3470可以调节各种电源，从两串锂离子电池到非稳压墙式变压器和铅酸电池。在典型应用中，调节时的静态电流仅为26µA，而零电流关断模式可将负载与输入电源断开，简化了电池供电系统的电源管理。快速限流和滞回控制可保护LT3470和外部元件免受输出短路的影响，即使在40V输入时也能如此。
品牌名称: ADI(亚德诺)
商品型号: LT3470ETS8#PBF
商品编号: C107838
商品封装: TSOT-23-8
包装方式: 管装
商品毛重: 0.106克(g)

商品参数

商品概述

LT3470是一款微功耗降压型DC/DC转换器，它将一个300mA的功率开关、续流二极管和升压二极管集成到3mmx2mm的DD和ThinSOT超薄封装中。LT3470结合了突发模式和连续工作模式，允许使用小型电感和电容，同时为高达200mA的负载提供低纹波输出。凭借4V至40V的宽输入范围，LT3470可以调节各种电源，从两串锂离子电池到非稳压墙式变压器和铅酸电池。在典型应用中，调节时的静态电流仅为26µA，而零电流关断模式可将负载与输入电源断开，简化了电池供电系统的电源管理。快速限流和滞回控制可保护LT3470和外部元件免受输出短路的影响，即使在40V输入时也能如此。

商品特性

低静态电流：在输入12V、输出3.3W时为26µA
集成升压和续流二极管
输入范围：4V至40V
低输出纹波：<10mV
关断模式电流<1µA
输出电压：1.25V至16V
输出电流200mA
滞回模式控制
轻载时低纹波突发模式工作
重载时连续工作
解决方案尺寸小至50mm²
低外形（0.75mm）3mmx2mm热增强型8引脚DD和1mm ThinSOT封装

应用领域

汽车电池稳压
便携式产品供电
分布式电源稳压
工业电源
墙式变压器稳压

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~40V
	输出电压	1.25V~16V
	输出电流	200mA
	开关频率	-
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	26uA
	开关管(内置/外置)	内置
	输出类型	可调
