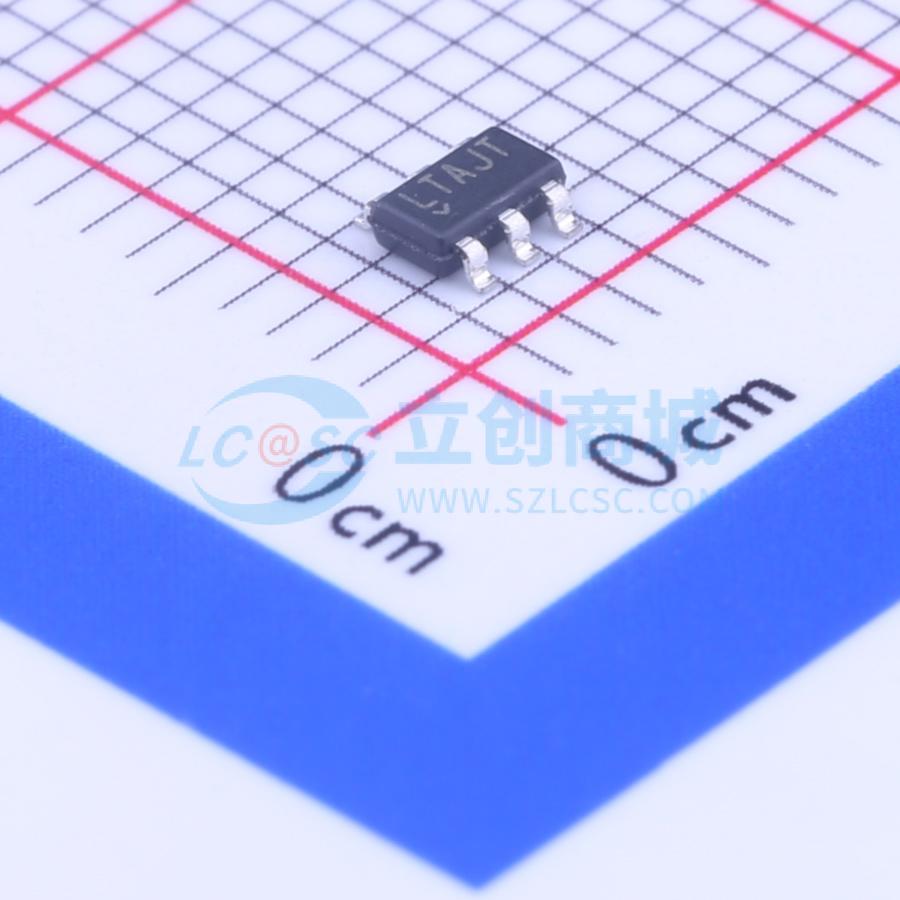

温馨提醒：图片仅供参考，商品以实物为准

LTC3426ES6#PBF

1.2MHz升压型DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3426是一款采用6引脚SOT-23封装的1.2MHz升压型开关稳压器,可从1.6V至4.3V的输入电压产生高达5.5V的输出电压。其内部2A NMOS开关即使在重负载条件下也能提供高效率,而恒定频率、电流模式架构的运用将产生很低而且可预测的输出噪声。
品牌名称: ADI(亚德诺)
商品型号: LTC3426ES6#PBF
商品编号: C107835
商品封装: TSOT-23-6
包装方式: 管装
商品毛重: 0.256克(g)

商品参数

商品概述

升压型开关稳压器可从一个低至1.6V的输入电压产生一个高达5.5V的输出电压。作为空间受限型应用的理想选择，其开关频率为1.2MHz，因而允许采用纤巧型、低成本且外形扁平的外部元件。其内部2A·100mΩ NMOS开关即使在重负载条件下也能提供高效率，而恒定频率、电流模式架构的运用将产生很低而且可预测的输出噪声，因此易于滤除。抗振铃电路通过在不连续操作模式下对电感器进行阻尼以使EMI问题有所缓解，而内部软起动功能则减轻了人们对涌入电流的担心。内部频率补偿是专为适应陶瓷输出电容器而设计的，从而进一步降低了噪声。该器件的停机电流非常低，仅0.5μA。

商品特性

内部2A MOSFET开关
1.2MHz开关频率
集成软起动
VIN范围：1.6V至4.3V
低RDS(ON)开关：在5V输出时为100mΩ
可从一个3.3V输入提供5V/800mA输出
可从一个2.5V输入提供3.3V/800mA输出
采用外形小巧、扁平的外部元件
扁平（高度仅1mm）SOT-23（ThinSOT）封装

应用领域

白光LED驱动器电源
3.3V或5V本机电源
后备电池

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.6V~4.3V
	输出电压	2.25V~5V
	输出电流	-
	开关频率	850kHz~1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	-
	输出类型	可调
